长沙万阳机电科技有限公司供应的煤矿综合监测监控系统-煤矿安全监控系统-煤矿视频监控系统-煤矿瓦斯监控系统-
井下通风监控系统是在中国煤炭科工集团常州自动化研究院先期开发的各个煤矿监控系统的基础上，采用先进的计算机网络技术、ARM嵌入式技术和EMC抗干扰技术
等最新研制推出的矿井综合监控系统，可实现矿井上、下各类环境参数、生产参数的监测与显示、报警与控制及瓦斯抽放过程的监测与显示，适于大中小各类矿井使用。
|
系统功能
|
|
1.
|
符合《AQ6201－2006 煤矿安全监控系统通用技术要求》及相关行业标准；
|
|
2.
|
视频监测监控、显示瓦斯、风速、负压、一氧化碳、烟雾、温度、风门开关等环境参数，并实现故障闭锁和报警、就地和异地超限断电、风电瓦斯闭锁；
|
|
3.
|
视频监测监控、显示煤仓煤位、水仓水位、压风机风压、箕斗计数、各种机电设备开停等生产参数，并实现故障报警；
|
|
4.
|
监测、显示瓦斯抽放过程；
|
|
5.
|
具有矿井信息指引功能，可对全矿井分布显示预案信息、参数关联、语言报警及救生路线指引；
|
|
6.
|
系统软件具有参数设置、控制、页面编辑、列表显示、曲线显示、柱状态图显示、模拟图显示、打印、查询等功能。
|
|
系统特点
|
|
1.
|

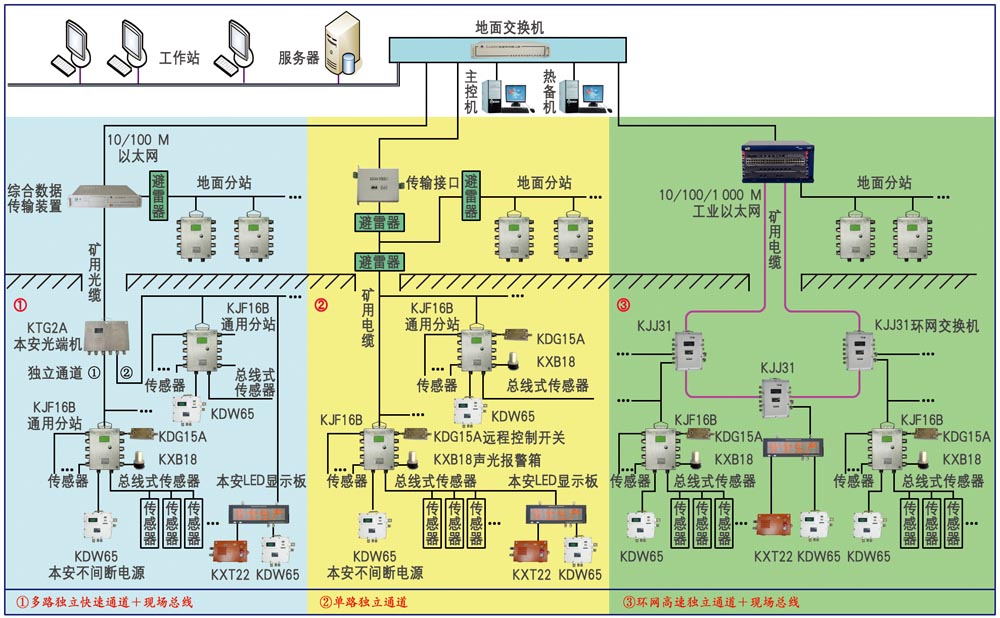

技术先进，传输方式多样 ：可选择采用传输接口、数据光端机和工业以太环网等传输方式；
|
|
2.
|
传输简单、可靠：采用标准网络传输协议，传输速率高，传输误码率低（小于10 ）,无中继传输距离长；
|
|
3.
|
系统软件兼容性能、开放性能好：基于微软COM/DCOM 组件技术，采用客户/服务器结构；
|
|
4.
|
支持频率、总线式传感器的在线标校设置和不间断本安电源的综合管理与维护；
|
|
5
|
系统主要设备均通过相关的电磁兼容性等级测试。
|
|
技术参数
|
|
|
系统容量：128台分站级设备
|
|
|
传输介质：电缆、光缆
|
|
|
传输速率：1200 bps
|
|
|
地面中心站与分站之间的传输距离：电缆≥15 km，光缆≥20 km
|
|
|
分站与传感器之间的传输距离：2 km
|
|
|
模拟量传感器信号：200～1000 Hz及其它非标准频率信号、RS485总线信号
|
|
|
开关量传感器信号：无电位接点及电平信号
|
|
|
瓦斯超限断电及风电闭锁执行时间：≤2 s
|
|
|
供电：地面中心站为AC 220 V，井下设备为AC 127 V/380 V/660 V
|
|
|
KJ95N型煤矿综合监控系统主要设备配置表
|
|
序号
|
设备名称
|
型号规格
|
防爆型式
|
备注
|
|
1
|
监控主机
|
主流配置
|
|
必备
|
|
2
|
监控软件
|
KJ95N
|
|
必备
|
|
3
|
传输接口
|
KJJ14A
|
[Exib] I
|
电缆传输时用
|
|
4
|
综合数据接口箱
|
|
|
电缆、光缆传输时用
|
|
5
|
数据光端机
|
KTG2A
|
Exib I
|
光缆传输时用
|
|
6
|
环网交换机
|
CJJ02，KJJ31，KJJ58
|
Exd[ib] I(KJJ31，KJJ58)
|
网络传输时用
|
|
7
|
监控分站
|
KJF16B
|
Exib I
|
必备
|
|
8
|
隔爆兼本安不间断电源
|
KDW65，KDW16A
|
Exd[ib] I
|
选用
|
|
9
|
瓦斯传感器
|
KGJ16B
|
Exibd I
|
必备
|
|
10
|
高低浓度瓦斯传感器
|
KGJ23
|
Exibd I
|
选用
|
|
11
|
一氧化碳传感器
|
KGA5
|
Exib I
|
必备
|
|
12
|
二氧化碳传感器
|
KGQ9
|
Exibd I
|
必备
|
|
13
|
氧气传感器
|
KGQ7
|
Exib I
|
必备
|
|
14
|
硫化氢传感器
|
KGQ8
|
Exib I
|
选用
|
|
15
|
水位传感器
|
KGU9
|
Exib I
|
必备
|
|
16
|
风速传感器
|
GFW15
|
Exib I
|
必备
|
|
17
|
负压传感器
|
KGY3A
|
Exib I
|
选用
|
|
18
|
风门开闭状态传感器
|
KGE22
|
Exib I
|
必备
|
|
19
|
烟雾传感器
|
KGN1
|
Exib I
|
选用
|
|
20
|
温度传感器
|
KG3007A
|
Exib I
|
必备
|
|
21
|
矿用电量变送器
|
KGD5
|
[Exib] I
|
选用
|
|
22
|
机电设备开停传感器
|
KGT15
|
Exib I
|
必备
|
|
23
|
远动开关
|
KDG15A
|
Exm[ib] I
|
必备
|
|
24
|
风筒开关
|
KG5009
|
|
选用
|
|
25
|
信号转换器
|
KZ6001
|
Exib I
|
选用
|
|
26
|
接线盒
|
JHH-2,JHH-3
|
Exib I
|
选用
|
|
27
|
485信号避雷器
|
|
|
必备
|
|
28
|
声光报警器
|
KXB18
|
Exib I
|
必备
|
|
29
|
矿用隔爆型电池箱
|
DXB24
|
Exib I
|
选用
|
|
30
|
地面声光报警器
|
CXB1
|
|
|
|
