@import url(static/css/Load-style_SyntaxHighlighter.css.css); PS48120/1800电源系统是艾默生网络能源集多年开发和网上运行经验,采用DSP技术,为满足通信网络、铁路小站等需求而设计的高可靠,高功率密度,高性能全数字化通信电源系统。 |

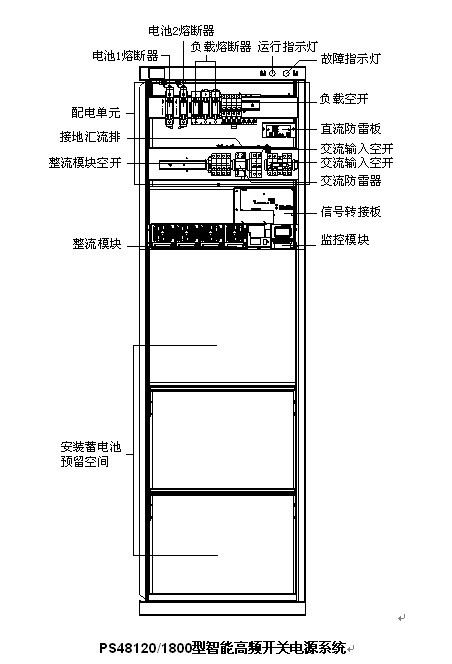

1. 系统构成及外形图 PS48120/1800型智能高频开关通信电源由交流配电单元、直流配电单元、整流模块(R48-1800A:48V/30A)、监控模块(M500D)、机柜等构成的一种柜高2.0m电源系统。适用于基站、小容量交换局、卫星通信、数据通信等电网波动范围很宽的场合。 |
2、系统特点 整流模块采用有源功率因数补偿技术,功率因数值达0.99。 交流输入电压正常工作范围宽至85V~300V。 整流模块采用全面软开关技术,额定效率高达91%以上。 整流模块超低辐射。采用先进的电磁兼容设计,整流模块能够满足CE、NEBS、YD/T983等国内外标准要求。整流模块的传导和辐射均能达到Class B的要求。 整流模块安规设计符合UL,CE,NEBS标准。 整流模块采用无损伤热插拔技术,即插即用,更换时间小于1min。 整流模块有输出过压硬件保护和输出过压软件保护。软件过压保护方式有两种选择:一次过压锁死模式、二次过压锁死模式。 完善的电池管理。有电池低电压保护功能和负载下电功能,能实现温度补偿、自动调压、无级限流、电池容量计算、在线电池测试等功 能。 可记录200条历史告警记录;可记录10组电池测试数据。 网络化设计,提供一路RS232接口、Modem、干接点等多种通信接口,组网灵活,可实现远程监控,无人值守。 完善的交、直流侧防雷设计。 完备的故障保护、故障告警功能。 |
1.电源系统技术参数
1. PS48120/1800系统有以下2种配置方式:
(1).PS48120/1800-X1:双路交流手动输入、无用户交流输出,直流输出7路;
(2).PS48120/1800-X2:两路交流自动输入、有用户交流输出,直流输出7路。
|
PS48120/1800-X1 |
PS48120/1800-X2 |
|
监控模块M500D |
1台 |
||
整流模块R48-1800A |
标准配置:4台;可选数量:2~4台 |
||
交流配电 |
防雷 |
II/C级防雷 |
|
交流输入 |
两路交流输入,交流输入空开规格: 2× |
||
交流输出 |
无用户交流输出 |
两路三芯插座,由一路16A/1P的MCB控制 |
|
直流配电 |
防雷 |
直流侧防雷 |
|
电池 |
两路电池输入熔丝:2×100A NT00 |
||
负载输出 |
7路负载输出,总负载电流≤ 1× |
||
可选部件 |
温度传感器及其线缆,DC/DC模块,远程监控组件 |
2. 电源系统详细技术指标:
参数类别 |
参数名称 |
PS48120/1800 |
|
环境条件 |
工作温度 |
-5~ |
|
储存温度 |
-40~ |
||
相对湿度 |
5~95%RH |
||
海拔高度 |
≤ |
||
其它 |
没有导电尘埃和腐蚀性气体,没有爆炸危险 |
||
交流输入 |
输入制式 |
单相三线制 |
|
额定输入相电压 |
220V |
||
输入电压范围 |
PS48120/1800-X1:85~300Vac(误差:5Vac) PS48120/1800-X2:125~285Vac(误差:5Vac) |
||
输入交流电压频率 |
45~65Hz |
||
最大输入电流 |
≤ |
||
功率因数 |
≥0.99 |
||
直流输出 |
输出直流电压 |
42.2~57.6Vdc |
|
输出直流电流 |
0~ |
||
稳压精度 |
≤1% |
||
效率 |
≥88% |
||
峰峰值杂音电压 |
≤200mV(0~20MHz) |
||
电话衡重杂音电压 |
≤2mV(300~3400Hz) |
||
宽频杂音电压 |
≤100mV(3.4kHz~150kHz);≤30mV(150 kHz~30MHz) |
||
离散杂音 |
≤5mV(3.4kHz~150kHz);≤3mV(150kHz~200kHz);≤2mV(200 kHz~500kHz); ≤1mV(0.5MHz~30MHz) |
||
交流输入告警和保护 |
交流输入过压告警点 |
缺省值280±5Vac,监控模块可设 |
|
交流输入过压告警恢复点 |
缺省值270±5Vac,低于交流输入过压告警点10Vac |
||
交流输入欠压告警点 |
缺省值180±5Vac,监控模块可设 |
||
交流输入欠压告警恢复点 |
缺省值190±5Vac,高于交流输入欠压告警点10Vac |
||
过压保护切换点* |
285Vac±5Vac |
||
过压切换恢复点 |
270Vac±5Vac |
||
欠压保护切换点 |
170Vac±5Vac |
||
交流输入告警和保护 |
欠压切换恢复点 |
185Vac±5Vac |
|
欠压保护点 |
125Vac±5Vac |
||
欠压保护恢复点 |
140Vac±5Vac |
||
直流输出告警和保护 |
直流输出过压保护点 |
缺省值59.0±0.2Vdc |
|
直流输出过压告警点 |
缺省值58.5±0.2Vdc 监控模块可设 |
||
直流输出过压告警恢复点 |
缺省值58.0±0.2Vdc 低于过压告警点0.5Vdc |
||
直流输出欠压告警点 |
缺省值45.0±0.2Vdc 监控模块可设 |
||
直流输出欠压告警恢复点 |
缺省值45.5±0.2Vdc 高于欠压告警点0.5Vdc |
||
电池保护动作点 |
缺省值43.2±0.2Vdc 监控模块可设 |
||
整流模块 |
均流特性 |
整流模块可以并机工作,并具有按负载均分负载能力,其不平衡度应优于±3%的输出额定电流值;测试电流范围10%~100%额定电流 |
|
输入限功率(45℃) |
176Vac输入,模块最大输出功率为100%额定功率,即1740W 110Vac输入,模块最大输出功率为50%额定功率,即1050W 85Vac输入,模块最大输出功率为44.4%额定功率,即800W |
||
整流模块 |
过压保护方式 |
整流模块有输出过压硬件保护和输出过压软件保护,硬件过压保护点为59.5V±0.5V之间,硬件过压保护后需要人工干预才可以开机。软件保护点可以通过监控模块设置,设置范围为56~59V(要求比输出电压高0.5V以上,出厂默认值为59V) 软件过压保护模式有两种,可以通过后台维护软件选择: 1.一次过压锁死模式 当整流模块输出达到软件保护点后,整流模块关机并保持,需要人工干预方可恢复工作; 2.二次过压锁死模式 整流模块软件保护后,关机5秒钟内重新开机,如果在设定时间内(默认为5分钟,可以通过监控模块设置)发生第二次过压,整流模块则关机并保持,需要人工干预方可开机。人工干预方法:可以通过监控模块复位整流模块,也可以通过从电源系统上脱离整流模块来复位 |
|
输出缓启功能 |
模块开机瞬间,输出电压可缓慢上升,上升时间可以设置 |
||
风扇转速可设 |
模块的风扇转速可以设置成自动调节,也可以设置为全速 |
||
温度限功率 |
|
||
EMC指标 |
传导发射 |
Class A 参考标准:EN55022 |
|
辐射发射 |
|||
EFT |
Level 4 参考标准:EN6 |
||
ESD |
Level 3 参考标准:EN6 |
||
浪涌 |
Level 4 参考标准:EN6 |
||
辐射抗扰性 |
Level 2 参考标准:EN6 |
||
传导抗扰性 |
Level 2 参考标准:EN6 |
||
抗雷击特性 |
交流侧抗雷击特性 |
交流输入侧可承受模拟雷电冲击电压波形为10/700μs,幅值为5kV的正负极性冲击各5次;模拟雷电冲击电流波形为8/20μs,幅值为20kA的正负极性冲击各5次,并可承受8/20μs模拟雷电冲击电流40kA、1次。每次检验冲击间隔时间不小于1min |
|
直流侧抗雷击特性 |
直流侧可承受模拟雷电冲击电流波形为8/20μs,幅值为10kA的冲击一次 |
||
其它 |
安规 |
符合IEC60950-1:2001标准 |
|
噪声 |
在周围环境温度为25℃时,不大于55dB(A) |
||
绝缘电阻 |
在温度处于15~35℃,相对湿度≤90%RH的环境中,施以试验直流电压500V,交流电路和直流电路对地,交流部分对直流部分的绝缘电阻均不低于10MΩ |
||
绝缘强度 |
测试时应临时取下防雷单元、监控模块以及整流模块,交流回路对直流回路可承受50Hz、有效值为3000Vac的交流电压后一分钟,漏电流≤10mA,无击穿无飞弧现象。 交流回路对地可承受50Hz、有效值为2500Vac的交流电压后一分钟,漏电流≤10mA,无击穿无飞弧现象。 直流电路对地可承受50Hz、有效值为1000Vac的交流电压一分钟,漏电流≤10mA,无击穿、无飞弧现象。 不与主回路直接连接的辅助电路可承受50Hz,有效值为500Vac的交流电压一分钟,漏电流≤10mA,无击穿无飞弧现象 |
||
其它 |
MTBF |
200 000hr |
|
ROHS要求 |
满足RoHS指令中R5的要求 |
||
机械参数 |
尺寸(mm) |
机柜 |

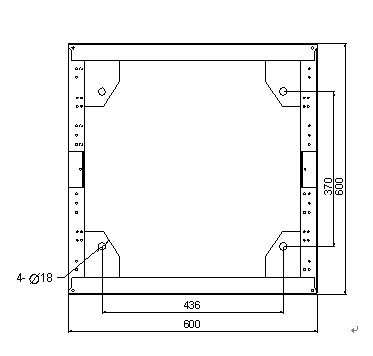

600(宽)×600(深)×2000(高) |
监控模块M500D |
87(高)×85(宽)×287(深) |
||
整流模块R48-1800A |
|
||
重量(kg) |
机柜(不包括整流模块和监控模块) |
PS48120/1800-X1≤110 PS48120/1800-X2≤120 |
|
监控模块M500D |
0.76 |
||
整流模块R48-1800A |
≤2.0 |
遥测功能:后台主机可通过监控模块获取系统的实时模拟量;
遥信功能:后台主机可通过监控模块获取系统的实时开关量;
遥控功能:后台主机可实现模块开关机/复位/调压、系统均充/浮充/测试转换、系统控制方式切换、告警消音等功能。
干接点输出方式:
监控模块通过信号转接板提供8组告警干接点输出,每组分为常开/常闭触点。在告警事件发生前,事先对每个干接点进行配置,将不同的干接点分别对应为某个告警类型或某组按逻辑关系构成的告警类型组。
如果用户有其它智能监控,可以将告警干接点接入其智能监控设备的接口上,方便地进行干接点组网,完成故障信号的电平隔离传送。
干结点容量:2A@30Vdc;0.5A@125Vac。最大功耗:60W。
