Coral IPX 3000数字程控调度交换系统是长沙万阳机电科技有限推出的以色列塔迪兰进口的一种先进的、高质量的调度通信系统。 IPX 3000数字程控交换机系统可靠,运行稳定,采用当前国际一流技术,具有统一IP组网功能,线性扩容,平台开放,性能优良,功能完整。无论其硬件、软件、终端设备都有着相同的结构,卡板在整个Coral调度交换系统范围内均可互换。系统具有良好的通风、防尘、防震、防腐和防静电和防电磁干扰功能。 Coral IPx 3000 设计具备适应高容量设备和高层通信设备的灵活性,高容量设备包括医院、学院、电力和需要许多话务台的洒店旅馆。高层通信设备有诸如政府办公(行政电话系统、专网通信等),中介公司,电信运营商以及其他大型的、高速发展的电话密集应用行业,如轨道交通公务电话系统、专用电话系统、调度指挥系统等。 |
长沙万阳IPX 3000数字程控交换机系统可靠,运行稳定,采用当前国际一流技术,具有统一IP组网功能,线性扩容,平台开放,性能优良,功能完整。符合市场的需求,为高质量的通信解决方案提供了坚实的基础。
IPX 3000数字程控交换系统具有良好的通风、防尘、防震、防腐和防静电和防电磁干扰功能。
IPX 3000系统可提供一个开放的、宽带的ISDN通信平台,丰富的接口和信令以及完善的功能。确保系统建成后既能满足买方当前调度通信的需要,又能适合买方在使用过程中不断要求的扩容和深度开发新的增值业务的需求。
v 单机20 到 6000 端口
v 支持不同标准的话机终端SIP / MGCP / 数字/模拟
v 强大的整套电话业务性能和应用
v 强大的整套电话业务接口
v 完备的信令系统
v 强大的汇接交换能力
v 不仅支持窄带组网、同时支持全IP宽带组网,以及窄带、宽带混合组网。支持传统的TDM应用,又支持IP的所有应用
v 先进的一体化交换平台(非外挂式)
v 具有完善的网络特性,一应俱全的接口。
v 具有广播扩音接口(实现分区、多区广播)
v 1块来电显示卡,支持整机模拟分机来电显示。
专业分群调度
系统群呼 免提广播 公共广播系统接口
缩位拨号 免提通话 群设置
区别振铃 会议电话汇接 群呼、组呼、寻呼直达热线
自动应答 夜间服务 多路由、多局向汇接交换
录音接口 驱动器接口 多转接段自动接续
呼出限制 用户代答 可编程按键
声光显示 广播接口 传感器输入接口
转移呼叫 紧急呼叫 语音邮箱及自动语音应答
一键到位 三方通话 直达路由,迁回路由自动选择
号码重拨 弹性编码 可编程拨号数据库
ISDN业务 强插、强拆 出入局号码过滤器
予占保护 闹钟服务 免打扰端口服务等级设置
号码保密 电话加密 自动呼叫排队分配(ACD)
遇忙回叫 监听功能 日期,时间设置及显示
交替通话 追察恶意呼叫 调度台(主,副席或并列席)
截接服务 班长席功能 电脑电话集成(CTI)
呼叫保持 来电显示 主叫用户及主叫路由显示
音乐源接口
有线、无线的统一平台
智能跟踪呼叫
调度台可与电话公网内第三方(手机、座机或 BP 机)同时振铃
调度台个性化设置、编程
调度台设置可转移、互换
VIP 振铃 ( 识别主叫,采用不同的振铃方式 )
一键到位,智能路由选择
PC调度台
分级别强插、强拆及监听功能
对方免提通话指示
内部计费
干接点报警输出
² 三方通话:可与其他电话进行一个三方通话,通话用户还可以是外线用户。 会议用户数可通过叠加来增加会议成员,最大150方用户会议。
² 会议功能:Coral系统为客户提供内置式会议桥功能,系统在不增加任何硬件的情况下,为客户提供2个6方全部拨入/拨出式会议桥服务,方便管理方、商务客户会议办公需求。
² 会议类型可选择:指令会议或讨论会议
² 指令会议:只有会议发起人能说,其余只能听;当有会议主席时,可允许会议成员发言;
² 讨论会议:会议成员相互可以进行说话;
² 会议方式可根据用户设置进行选择:临时或固定会议
² 临时会议:成员不固定,临时添加会议成员
² 固定会议:成员固定,每次使用不用输入会议成员。
一应俱全的接口:
² 2MBPS E1 数字中继A接口。
² ISDN 30B+D PRI 中继接口。
² SS7中继接口。
² ISDN 2B+D BRI 中继接口。
² 2/4 W E&M 中继接口。
² 2 线环路中继(FXO、FXS)接口。
² 接入网模块光纤接口。
² IP 中继接口、IP 网关接口和SIP中继接口。
完备的信令系统:
² 中国 1 号及 R2 CAS 信令系统。
² 数字、模拟E&M信令系统。
² MFC、DTMF 记发器信令系统。
² Q.931、QSIG、DSS1、ETSI 等 ISDN CCS 信令系统。
² 7 号信令系统。
汇接交换能力:
² 汇接二百个以上的局向。
² 直达路由、迂回路由自动连选及多路由保护功能。
² 可实现全IP组网及宽带、窄带混合组网,IP电话普通电话互连互通。
² 普通电话与软电话互连互通。
² 灵活的编号方案和多样化的组网配置。
² 强大的入局号码过滤、选择处理能力。
² 使用灵活方便的拨号通用和专用数据库。
² 灵活的一键到位及热线功能。
² 分机来电显示功能。
² 具有广泛适应性的局间对接方法和实例。
Coral调度交换系统具有紧急电话呼叫及领导指挥电话呼叫全网络畅通无阻功能。即,电话交换网中紧急电话和上级领导指挥人员在全网络范围内,可实现无阻塞优先呼叫。
在Coral调度交换网络中,从上级发出的一个紧急呼叫下级交换机3的电话。如果遇到任何一段中继线路全忙,则该呼叫强制拆断其中一条质量最高的中继电路的现有连接,自动完成该紧急呼叫的连接。极端的情况,如果每一个中继段落都遇忙,则该紧急呼叫将逐一强制拆断已有的连接,强制将这一呼叫接至下级交换机3。如果,下级交换机3被呼叫用户正在通话,该紧急呼叫强制拆断这一呼叫,并把被呼叫的目的电话与紧急电话接通。
Coral调度交换机的紧急电话全网络无阻塞功能,还具有强大的兼容特性。体现在:
①、网络中,如果有其它厂家的交换设备接入,只要末端局为Coral交换机,则紧急电话呼叫就能实现对目的电话端口的强拆强插功能。
②、网络中,无论有多少其它品牌的交换设备,一但有Coral交换机接入,其连接的中继段落就具备紧急电话的中继路由强拆与强插功能。
③、对网络中中继电路的类型和信令方式没有特殊要求。可以是2Mbps E1 A接口,CAS信令;可以是2M E1 PRI接口和Q信令;也可以是模拟中继(2/4线E&M,FXS,FSO),DTMF记发器信令。
本次投标的Coral 调度交换机具有完整的路由预测功能,且在不同机型之间也能够很好地应用该功能。
Coral调度交换机在全网采用Q信令组网时,能够在全网Coral调度交换机所有节点实现透明网络路由预测功能。
通信调度专用网实现路由预测功能有2大优势:
由于调度网在不断建设中,网络结构不能一步到位实现规划设计目标。采用网络路由预测技术,可以不需要太多备用保护路由(或链路),路由预测技术可实现全网路由故障预测,智能选择网间最佳路由。因此,节省了用户联网投资规模,同时,提高了网络的利用率。
网络路由预测技术在复杂的网络结构中防止了路由自动迂回造成的死循环。传统的路由自动迂回技术在复杂的联络过程中会出现呼叫死循环,路由预测技术有效避免了该问题。
Coral调度交换系统,每一部专网电话都可设置一部公网移动电话(GSM/CDMA)或固定电话作为它的“跟随电话”。
“跟随电话”具有专网中与之对应的电话相同的功能。即,可在公网中实现对专网的控制功能。如,与专网电话同时振铃,具有电话接听,呼叫代答、电话转接,长途呼出,外地办公等专用电话网的功能。
1) 调度台接口 采用2B+D数字用户接口(Upn);10M/100M-T以太网接口。
2) 模块化结构 调度台通话部分(电话机)和操作键盘,均采用模块化结构,便于叠加和扩充。
3) 键编程功能 调度台上所有的键都可以通过编程设置,或指定一种功能(功能键),或指向网络中一个调度目标(调度分机)地址(调度键)。
4) 调度台主屏显示功能 调度台主屏(液晶)实时显示:调度台名称、号码、日期、时间、调度台操作状态、占用中继、通话对方的号码和名称、来话去话呼叫记录、语音留言、系统告警索引等信息。
5) 一键到位寻址功能 调度员点击一个调度键(不再点击其它功能键),即可完成对该调度分机的呼叫接续。
6) 调度键对位显示功能 每个调度键都可对位显示(通过键灯或液晶键面)所指向的调度分机的状态(静态、振铃、通话、保持、闭塞等)。
7) 允许多路呼入功能 调度台在通话过程中不示忙,允许第三、第四…个调度分机呼入。
8) 双手柄通话功能 调度台双手柄可设置成一主一副或对等方式。双手柄共用键盘,可同时实现与两个不同的调度分机通话,也可与同一个调度分机进行三方通话。
9) 手柄送话、扩音受话的组合通话功能 调度台可实现手柄送话,免提扩音器受话的组合通话功能。用于多人在调度台侧会同处理一个重要调度业务或事故的特殊场境。
10) 自动应答功能 调度员激活此功能,接听来话无需任何操作。通话完毕,对方挂机,调度台自动恢复静态。
11) 头戴式耳麦 调度台可外接头戴式耳麦,实现手柄的通话功能。此时,叉簧的摘挂机控制,由一个定义的键来完成。
12) 一键组呼功能 调度台可将调度分机划分成一个个小组,在各分机调度键之外,再增设组呼键。调度员点击组呼键,即可向该组的所有用户发起呼叫(振铃)。该组调度分机摘机应答。调度员即与这组成员构成多方通话。调度台再次点击该组呼键,或者该组所有调度分机挂机。
13) 单呼叠加功能 调度员在与一个(或多个)调度分机通话过程中,可再次点击其它调度键,向其它调度分机发起呼叫。被呼叫的调度分机摘机,加入到调度台建立的多方通话之中。实现了调度台的呼叫叠加功能。
14) 组呼叠加功能 与单呼叠加同样的操作,调度员点击组呼键,即可实现组呼叠加功能。
调度员连续点击多个组呼键,即可招集起一组临时调度电话会议。
15) 裁减通话成员 调度台在与多个调度分机通话的过程中,有权实时裁减通话中的任何一个成员。调度员只需点击该调度分机键,该分机立即退出通话(听忙音),键灯熄灭。其它成员与调度台之间的通话仍然保持。
16) 调度台组群功能 多调度台可设置成调度台群。调度台群的模式有:
对等功能群:群中所有调度台功能对等,无主、副之分。
主副坐席群:对于呼入来电,调度台按指定的主副顺序响铃、接听。主、副坐席具备同等的呼出功能。
17) 寻线群(HUNT):群中所有调度台功能对等。对于呼入来电,调度台按指定的顺序循环响铃,摘机应答。
18) 夜间警铃群(BELL):夜间发生对调度台的呼叫,机房警铃响。调度台群中任意调度台皆可摘机应答这个呼叫。
19) 调度台呼叫代答功能 一个调度台振铃时,其它调度台均可点击一个设置好的代答键,进行应答、通话。
20) 电话语音广播功能(单向) 调度员点击语音广播功能键,用话机手柄即可向指定的多台调度分机(由编程设定)发起语音呼叫。处于接听端的调度分机(数字话机)无需摘机应答,通过话机喇叭即可收听广播。
21) 呼叫转移功能 可将呼叫转移到指定的其它调度台或分机。
22) 追查恶意呼叫功能 调度台激活此功能,可以锁定恶意呼叫的主叫信息,供管理维护人员查找。
23) 区别振铃功能 调度台可用不同的铃声来区别来话端用户的属性。如上级调度台、主管部门、调度分机等等。
24) 调度台移动手机功能 调度台具备移动手机(DECT微蜂窝手机或Wi-Wi IP 手机),用来代替一个手柄,完成调度台呼出、呼入接续。满足调度员离开座位,靠近仪表、屏幕等显示系统实现调度通话。
25) 常规电话功能 调度台具备普通电话分机的常规调度功能。如:定时、闹钟、呼叫等待、日期时间设置、遇忙回叫、呼出限制、截接服务、免打扰等等。
26) 对端采用免提通话提示 对于重要电话要求对端拿起手柄进行通话,如果对端采用免提方式通话,则本端调度台将发出“嘟、嘟”声进行提示。
Coral IPx 3000以19英寸和23英寸的机架主机箱作为系统基础,支持多达170 个插槽的配置,这使得系统容量增至4080个有线端口,其最小通信能力为10万忙时呼叫。每一个Coral IPx 3000系统由含有通用控制插件和外围插件的1个或2个主机箱或更多可选扩展机箱组成。其增长由架装机箱提供。
Coral IPx3000M (主)机箱被标为主控制机箱,函盖了通用控制插件。IPx 3000XE 和3000XO(扩展)机箱为中继插件提供插槽。3000M机箱支持多达192个IP电话和中继线而每个IPx3000XE/XO 机箱则支持多达264个IP电话和中继线。IPX 3000调度交换系统采用19”标准机架结构,系统容量可从20个端口方便扩充到3000个端口。
Coral IPX 3000单主控最大结构:总数88通用槽位
Coral IPX 3000双主控最大结构:总数177通用槽位
型号 |
主控系统 |
最大端口数 |
机框尺寸 |
3000型 |
双/单 |
4000 |
40cm*48cm*34cm(高*宽*厚) |

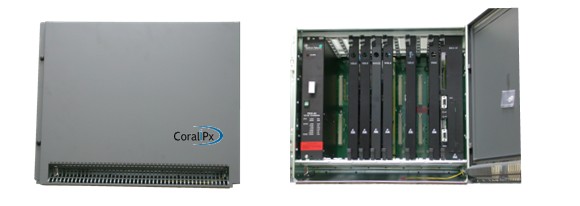

Coral Ipx3000主机叠加图

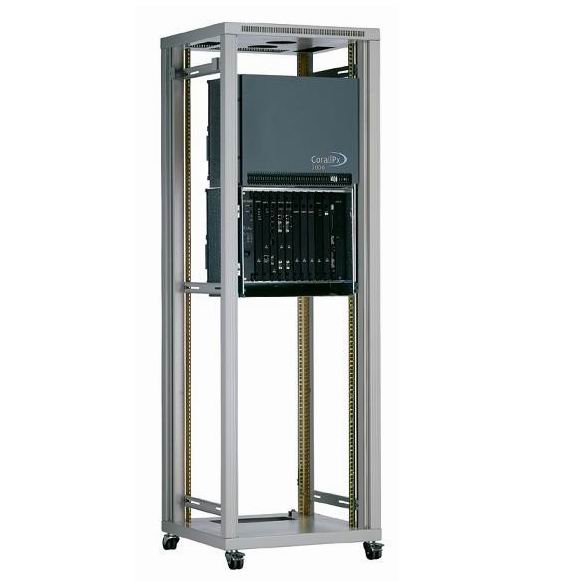

19英寸标准机柜结构Coral Ipx3000调度交换机机柜机械结构参数见表1:
表1:
项 目 |
Coral IPX 3000 |
公共服务卡插槽 |
1 |
外围接口卡插槽 |
7 |
供电方式 |
交流(AC)或直流(DC) |
电源输入 |
115-230AC或-48VDC |
最大中继和分机端口数量 |
192 |
最大同时使用端口数量 |
1024 |
机柜单元尺寸:高×宽×厚(厘米) |
40×48×33(厘米) |
组合机架尺寸:高×宽×厚(厘米) |
19”标准机柜,200×60×60(厘米) |
运行温度 |
0-45 ℃ |
相对湿度 |
10 – 90% |
满容量最大功耗 |
575 W |
散热 BTU / 小时 |
1070 |

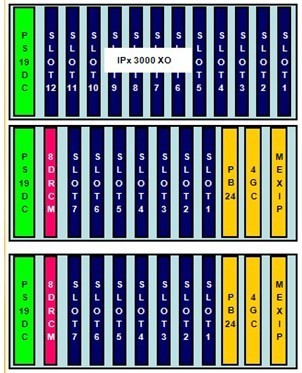

设备机架结构及卡板布置图:

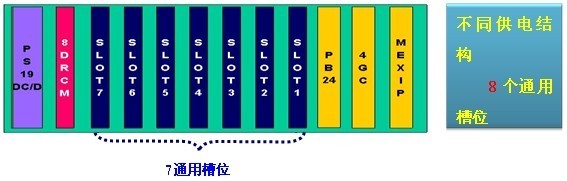

主控机框-Coral IPX 3000M板卡布置图

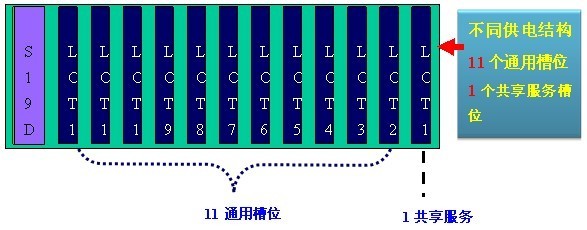

奇数层扩展机柜-IPx 3000 XO
上图中的“PS(Power supply)”为设备电源卡位置,可以安装的电源卡包括交流/直流/直流-带备份支持(PS19 AC/DC/DC-D);标注“Universal I/O slot”的插槽为通用插槽,可插入用户卡、中继卡、功能卡等;标注“Peripheral Buffer (PB24)”只能插入时隙缓冲卡PB24;标注“Quad Group Controller (4GC)”插槽只能插入矩阵交换卡4GC;标注“Main processor card (MEX-IP)”插槽只能插入主控卡卡MEX-IP;标注“Peipheral Buffer (PB24) Or Shared service slot”插槽在IPx3000XO扩展机柜中插时隙缓冲卡PB24卡,而在IPx3000XE扩展机柜中可插功能服务卡或不插。
Coral数字程控交换平台由两个主要功能部分组成。即公共控制部分和外围接口部分。
v 最大机柜容量: 4200 端口,支持CORAL各种规格的标准中继、用户等接口卡板。
v 主控机柜默认结构:机柜、背板、MEX–IPx、4GC、PB24、8DRCM
v 主控机框 IPX 3000M: 8个通用插槽
v 主控部件:MEX-IP2、4GC、PB24
v 适应NGN下一代网络——将IP技术与传统的TDM电话融为一体
v 支持交流(AC) or直流(DC)供电、PS19 DC/D 供电模块
v 支持两层机柜
v 两层机柜间提供供电冗余备份。

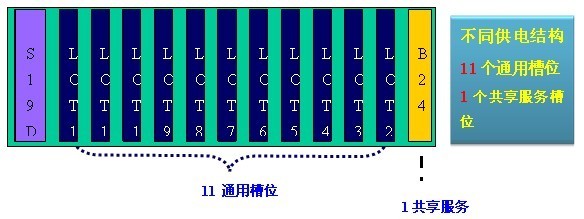

v 两种扩展机柜类型
v IPX 3000 XE (偶数层机柜)– 带PB24
v 不同供电结构、11个通用槽位,1个共享服务槽位
v IPX 3000 XO (奇数层机柜)– 无PB24
v 不同供电结构、11个通用槽位,1个共享服务槽位
v 最大机柜容量: 4200 端口,支持CORAL各种规格的标准中继、用户等接口卡板。
v 主控机柜默认结构:机柜、背板、MEX–IP2、4GC、PB24、8DRCM。
v 可配置IP网关(UGW),在整个IP网络内支持IP话机与中继。
v 支持E1、PRI、BRI等数字中继接口。
v 具备“Q”信令,7号信令,中国1号/R2信令, BellCore.E&M完备的信令系统。
v 具有多方电话会议汇接,支持模拟用户来电显示等功能。
v 支持MGCP、SIP、H.323等VoIP协议。

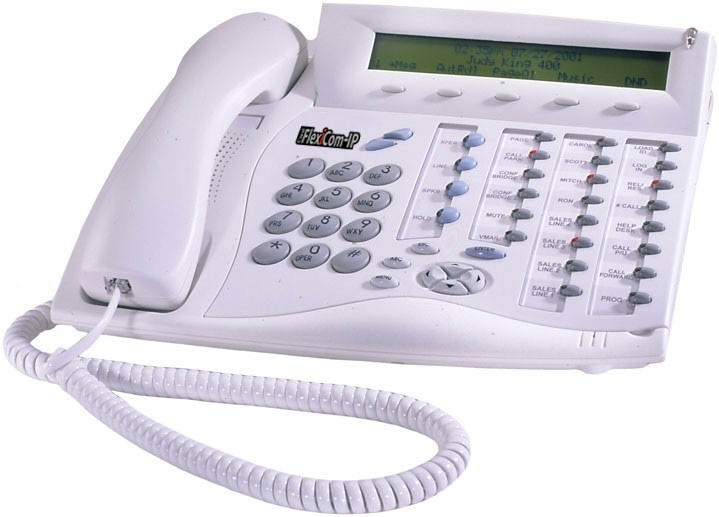

FlexSet281S数字按键式调度台
FlexSet系列数字可编程调度台有多个可编程键,可对按键编程,实现一键直通。每个可编程键包括一个LED指示灯,指示此键所代表的分机、中继或功能执行的状态。一个FlexSet281S调度台最多可带3个编程按键扩展模块40B,每个扩展模块提供40个可编程按键。即,一个话机最多可有142个可编程键。如采用双手柄工作方式,每一个双手柄调度台采用2个FlexSet281S数字可编程调度台作为手柄。通过编程可实现电话拨入时,2个手柄同时振铃任意接听,接听后另一个电话空闲,可正常接听、拨打电话。 采用双手柄工作方式时,2部手柄公用扩展编程模块,最多带6个编程按键扩展模块,此时的可编程按键数量可达280个。
多功能的音量/翻屏条可以控制扬声器和手柄的音量,振铃方式以及背景音乐的选择和音量控制。还可用来显示语言,翻动显示目录。
信息等候指示灯会闪烁,以提醒使用者注意。
FlexSet系列数字可编程调度台通过双绞线最远放号距离可达1500m。若通过外部供电(0.7mm),最远安装距离可达3000m(建议不最好不超过2200m);允许使用原有普通电话线,这样可使安装数字调度台的成本降到最低。
Coral系统的数字FlexSet281S调度台可配置使用标准3×40字符、高分辨率液晶显示器。这种显示器提供3行40字符,显示分机、中继、功能和长达16个字符的客户名称,显示屏可以前后倾斜以利于用户达到最佳观看角度。

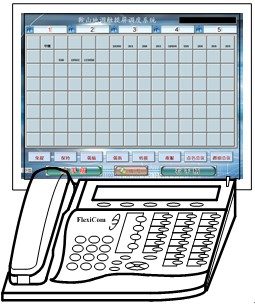

液晶屏调度台
灵活选择多种界面,用户键总数量多于2000个,屏幕上有齐备的功能键及共用功能键。
电话呼入和呼出状态具有多种颜色显示功能。
触摸屏上可设置用户电话号码、功能按键等,可通过编程进行相应的设置。编程后的分机在电话呼入和呼出时,使用多种颜色显示当前的状态。
空闲状态:背景色 震铃状态:黄色 通话状态:绿色 保留状态:红色
3.3 Coral调度台远端延伸方案
Coral调度台与交换机建议采用2B+D调度数字接口时,可采用普通2线音频进行连接,这样就可以允许使用原有普通电话线,这样可使安装数字调度台的成本降到最低。
如果调度台距离超过3000m时,则需要使用调度台远端延伸解决方案,通过在远端安装一套交换设备,实现调度台的2B+D信号转换为2M数字通道,再通过交换机与远端调度台之间的光缆连接传输,在远端把2M数字信号转换为调度台的2B+D数字信号,并连接到数字调度台。此时,远端延伸模块需要增加2M卡板以及远端模块Coral Office ,通过用户现有的光缆及传输设备来实现最远支持50公里的数字调度台远端延伸。

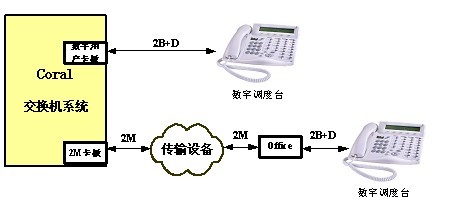

远端延伸解决方案示意图
3.4 Coral调度台冗余方案
Cora交换机的具备8个以上数字接口,并可任意增加数字接口的数量来实现更多调度台的接入。如需要同一调度台能同时接入主备两套调度交换机系统,实现调度通道链路的冗余,来实现在一个数据接口发生故障不可用时,另一个数据接口自动启动,不影响调度台的正常使用,增加一个触摸屏调度台主机ADT(可使用或不使用触摸屏功能)。
ADT 触屏调度台提供相互独立的两条链路的双手病,可同时与两个用户通话。ADT 触屏调度台采用2B+D U口接入两台互为备份的Coral 调度机上。在主用调度机发生故障的情况下,ADT触屏调度台会自动切换到备用调度上继续工作,在主调度机恢复正常后,切换回主用调度机继续工作。

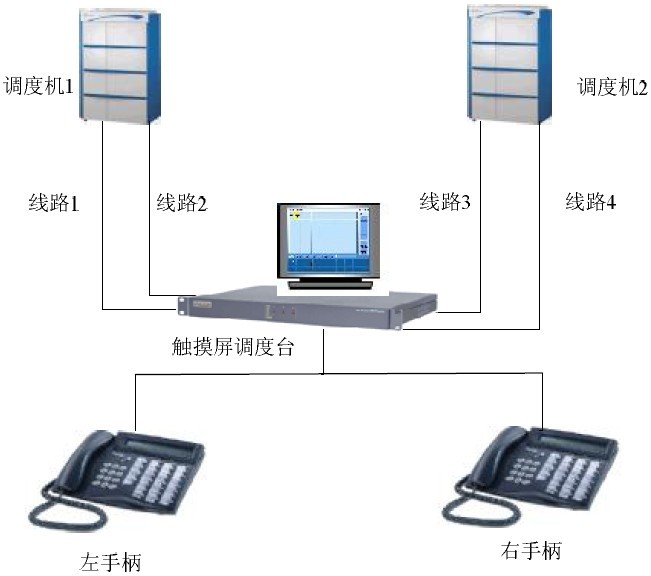

Coral调度台冗余方案示意图
ADT 触摸屏调度台由Coral 数字话机、调度台主机、液晶触摸屏三部分组成。来自主、从交换机的4 条数字电话线路同时接入到触摸屏调度主机上,ADT 根据主、从调度机的状态自动将两个手柄切换到正常的调度机上。
MEX-IP2卡
主控制器MEX/IP2卡,采用32~64位微处理器,时钟速率为125M。可编程、可快速擦除的EPROM用于储存引导装入程序。MEX/IP2包括768KB高速、低功耗的静态随机存取存储器(SRAM),并具有后备电源保护。SRAM是用于存储系统数据库,就象呼叫处理数据的临时性存储一样。MEX设计是150,000BHCA的最小话务容量。
MEX-IP2卡的面板上包括一个数字的状态和诊断指示器;软件授权单元(SAU)接口;和一个可编程的RS-232C口,串行编程和管理接口,是一个DB-25的母连接器。SAU是用于操作软件,确定系统已被激活的功能。
任意一种RS-232C串行数据终端或KSR打印机都可以连接到编程、管理接口,登路或修改配置数据库并进行管理诊断测试。
4GC卡
4GC卡提供时钟信号和数字信号音检测功能,同时为8个PCM高速总线,和8个HDLC控制总线提供驱动程序及时隙内部交换功能。
4GC卡不直接驱动PCM和HDLC总线,在4GC卡与外围架之间采用外围缓冲卡PB,用PB24卡去驱动PCM,HDLC和时钟信号。
PB24卡
PB24卡是与4GC群控制器配合使用,作为外部接口设备与4GC卡联系时的驱动和缓冲。PB24卡包括缓冲和延时电路,在4GC和每个外围架之间调整PCM,HDLC和时钟信号的定时。监控电路选择系统静态冗余时钟信号对同步外围架定时。
DBM-4卡
DBM-4卡包括4M的SRAM,用于扩展配置数据库存储能力;并有长寿命、可更换的锂电池,在Coral系统无供电的情况下,连续对SRAM供电。其电池监控电路在锂电池低于有效电压时产生系统告警。
8DRCF
8DRCM是一个多功能卡,向用户提供3个RS-232C可编程管理接口及一个300bps—19200bps的内部Modem接口。
RS-232C接口支持任何异步的RS-232C串行数据通信,支持7或8位字符长度,无奇、偶选项,速率为300bps—9600bps。每一个接口都可以用来输入或修改配置数据库,故障诊断测试,或接收分机信息详细记录(SMDR)。
内置Modem遵从Bell 103/212A或CCITT V.21/V.22协议,可以从Coral系统的任何一个分机或中继端口接入。
8DRCF卡上还集成了8套DTMF记发器,一个6方电话会议汇接桥,8套音频检测电路,一个音乐源接口,一个扩音广播系统接口和3个驱动器输出端口。
脉冲拨号特性可以对每个卡进行编程。在30T和30T/x卡上提供一个“弹性缓冲器”,允许接口操作在帧相关滑动模式。面板上提供红色告警(连接故障),黄色告警(网络故障),双极性扰乱法,测试模式,一个ISO 4903,DA-15S接口连接器,及一个连接E1铜轴接口的接口适配器。
8SFT和24SFT卡
8SFT和24SFT分别提供8路或24路2线专有数字分机接口电路。每个电路支持DKT数字按键电话,DST数字标准电话,和2-DIM数据接口模块,以及FlexSet系列数字话机系列。在本地供电时,传输距离可达到2200M。
8SA和24SA卡
8SA和24SA卡分别提供8路或24路模拟2线分机接口电路。每个电路提供桥式会话,直流偏置高压/低频铃流发生器,和桥式96VDC信息灯电池,支持脉冲和DTMF拨入,脉冲拨号特性可以对每个卡进行编程,分机接口环阻1200Ω(包括话务台)。
2DT卡
2DT卡提供主速率数字2M中继接口(PRI),符合国家综合服务数字网络(ISDN)标准。2DT卡可支持PRI或Q信令功能(需要授权),具有高容量电路,可提供30个语音中继信道,和一个公共数字信道。
1)机房建筑要求
机房面积依不同的机型而定,采用19英寸机柜时,机柜离墙距离:后墙1米,前墙:1.5米,左右墙:1.5米,保持足够的空间,以便进行操作。
机房建筑的地面负荷为每平方米300Kg。
通信机房地面应铺设防静电感应的导电活动地板,离地高度不小于15cm;如果采用桥架走线,也可不安装活动地板。
机房内要防止有腐蚀的气体进入,以免腐蚀设备。
放置维护终端的房间最好与机房隔开,在机柜正面隔墙设置玻璃观察窗,以便了解机房内情况。
2) 机房环境要求
机房内的温度和湿度:机房内设备的工作温度为0℃--+40℃,相对温度为20%--90%(非冷凝)。
Coral 用户交换机机柜采用对流冷却设计,所以在机器的上部和底部要留有一定空间,以提供畅通的气流。为保证电子元器件可靠、无故障地工作,机房必须有良好的通风,建议用户加装空调装置。
机房内防尘要求:年积尘每平方米<10g。
机房内防震要求:振动频率5--60HZ;振幅<0.035mm。在地震活动区,机房要有用于机柜的固定装置。
机房内光线要求:
房间的光线必须充足,能清晰地显示导线及绝缘体的颜色。
要避免阳光直射,以防止长期照射引起印刷板等元器件老化变形。
在任何情况下,机房都要防水、防潮、防火,以免设备受损。
必需强调的是交换机对电磁干扰的要求:交换机房应远离能产生强大电磁干扰的干扰源。电磁干扰源包括:无线电发射机,电焊设备,复印设备,电机,冷冻机,电力变压器,变电室,主配电盘等。
3)机房内的电气要求
l 电源要求:
输入交流电压220VAC(+10%或-15%);交流频率50-60HZ±5%。通信 系统电源,必须由配电房交流配电屏上单独使用一个分路保险,并由此保险将220VAC引入通信机房,并要求有交流地线。
l 输出直流电压-48VDC。
机房内必须单独使用一组直流地线,接地电阻<2Ω,从接地点到机房汇流条电阻<1Ω,接地电缆建议使用25mm2导线。在分户电缆全部埋暗线等无架空电缆的情况下,可适当放宽接地电阻,但不能大于4Ω。

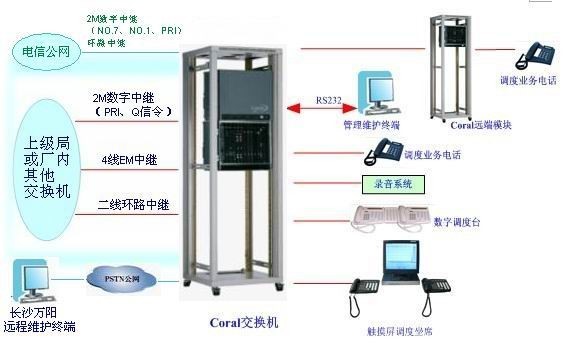

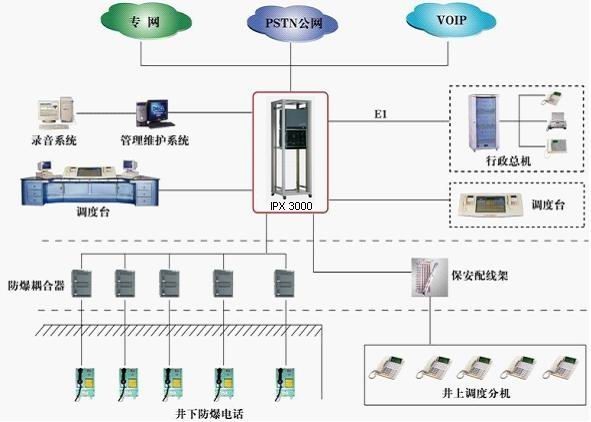

上图绘出了调度交换系统组成和网络连接关系。本方案由Coral调度交换主机、数字调度台、调度业务电话、数字录音系统、管理维护等部分组成。本常规调度方案适用于工厂、矿山、水电站、火电站等各种大小企业。
企业语音通信网络不仅要求程控调度交换机具有灵活的可扩容性和实用性,而且能够提供给员工强大的移动办公功能。因为行业一般实行连续运转制,工作人员经常轮换并且需要在厂区内流动检查各项操作。企业很多中层以上领导会经常在外出差,繁多的工作越来越需要他们即使在出差过程中也能快速及时地处理。这就要求新的办公通信系统可以使他们无论身在何处都能随时随地调用公司的语音与数据网络资源。
针对以上情况,长沙万阳机电科技有限公司推出了IPX 3000调度通信系统。该系统对企业通信特别是生产调度通信做出长远规划、逐步实施、适时调整,采用最先进的技术,并且兼顾行业的经济承受能力,非常具有实用性和实时性。
IPX 3000数字程控调度系统,可以支持用一套主机设备,同时实现行政电话、生产指挥调度。
系统通信接口丰富,支持多种中继接口,能接入各种电信运营商网络和专网,完全能满足专网组网的需要。
系统可接入多种终端,包括来显话机、传真、话务台、调度台、防爆电话、指令扩音等。
行政电话和调度电话各组之间可以独立存在,也可以相互直接通话。调度电话由调度台控制,行政电话由总机话务台控制。
采用这种方式可以节约成本,减少设备投入。兼顾行业的经济承受能力,具有很强的实用性。
随着企业行业基础建设日趋完善和现代化,要求在生产区域设置广播指令对讲系统便于生产管理和调度。目前我们所讲的广播呼叫系统主要包括三个部分:
a. 公共区域内背景音乐系统
b. 生产管理广播系统
c. 紧急呼叫广播系统

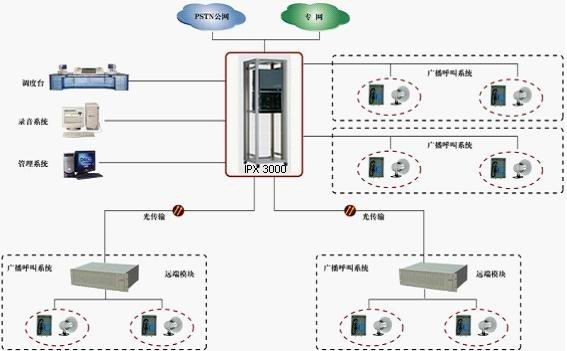

IPX 3000数字程控调度系统,针对大型工矿企业实现在生产区域设置广播指令扩音对讲,便于生产管理和调度。
在距离调度中心较近的区域可直接布置广播呼叫系统,通过用户线接入调度主机,广播喇叭可布置在企业的办公室内或室外生产工作区。
在距离调度中心较远的厂房可通过光纤传输把远端广播呼叫系统接入调度主机,实现对远端指令广播的调度。
广播系统在被呼叫时,自动接起并进行扩音广播,当对讲手柄被摘起,自动关闭广播,转为电话通话模式。
支持高功率的广播信号输出,广播音量可调节。
随着行业信息化的发展,网络的分布也越来越广泛,分散的分公司与厂房之间连网实现信息的互动是一个必然的趋势,对于已经具有基础网络的企业调度系统,无线网络产品可作为有线的补充,弥补有线网络的不足,覆盖有线不能覆盖的盲点.同时无线网络产品因其施工维护简单,费用低,是有线网络的最佳备份。
IPX 3000数字程控调度系统,针对大型工矿企业需要在生产区域实现固定电话、无线通讯相融合的全网调度,便于生产指挥和管理。
系统可支持无线集群对讲系统,或通过基站,支持PHS小灵通等制式的手机用户,覆盖范围广。
系统内手机用户与固话用户之间可直接内部通信,通话免费。调度台可直接对包括手机用户在内的所有用户进行调度操作。
系统能支持各种程控调度的功能,抗干扰能力强、保密性好、安全可靠。
无线覆盖范围大,能实现远距离分公司或分厂的接入需求。
