@import url(static/css/Load-style_SyntaxHighlighter.css.css); KTA10矿用安全耦合器是我公司采用现代电子技术,全集成化电路研制成功的高性能,高可靠性的矿用安全耦合器。它与本质安全型按键电话机配套,能和输出参数与耦合器输入参数相符的交换机或调度总机配套使用配接,组成煤矿井下生产调度系统。 |
GB 3836.1-2000 爆炸性气体环境用电气设备 第1部分:通用要求
GB 3836.4-2000 爆炸性气体环境用电气设备 第4部分:本质安全型“i”
Q/YT002-2010 矿用安全耦合器企标
MT 402-1995 煤矿生产调度电话用安全耦合器通用技术条件
1.2 配接设备条件
1.2.1 配接的电话机必须是矿用本质安全型,并应经国家指定的防爆检验单位审查检验合格,取得检验单位发放的“防爆合格证”。
1.2.2 地面配接设备为交换机或调度机,但必须符合以下要求:
a)电源输入端与向安全耦合器馈电的 ab 线端应能承受 2U+1000V,但不低于1500V的工频耐压,U指本质安全电路和非本质安全电路电压的有效值之和。
b)供给用户的直流电源的正、负极均不允许接地。
c)交换机或调度机的铃流和直流馈电应符合 3.1.4.1 条的规定。
d)交换机或调度机的电源变压器应符合 GB3836.4 中第 8.1 条的规定。
1.2.3 使用环境条件
a) 环境温度:0℃~+40℃;
b) 平均相对湿度:90%(+25℃);
c) 大气压力:80kPa~106kPa;
d) 无显著振动和冲击的场合;
e) 无强磁场干扰、无粉尘、无腐蚀性气体的室内。
1.3 型式
防爆型式:地面输出本质安全型,标志为“[Exib]Ⅰ”。
1.4 规格
被耦合调度交换机制式:程控或自动,无源单路。
1.5 型号
KT A 10
登记序号
安全连接设备
矿用通信系统或设备
1.6 重量:约0.2Kg
2.1 该耦合器采用环氧树脂灌封,防水、防尘、防腐蚀,适用于极为恶劣的环境。
2.2 本安接线端子与非本安接线端子之间的距离大于 100mm,具有明显的颜色标
志区分。3 主要技术参数
3.1 主要技术指标
3.1.1耦合器与井下电话机之间的最大距离为 5km,用户线路参数为:
a)导电线芯直流电阻:≤36.7Ω/km ;
b)电容:≤0.06μF/km ;
c)电感:≤0.8mH/km ;
d)最小绝缘电阻:15kΩ~20kΩ。
3.1.2 传输衰耗
每路耦合器的传输衰耗不大于 2dB。
3.1.3 耦合器的输入输出信号
3.1.4 输入输出参数
3.1.4.1 非本安侧输入参数
a) 最高输入直流工作电压:60V;
b) 最大输入直流工作电流:60mA;
c) 最高输入铃流工作电压:90V(铃流工作频率:25Hz);
d) 最大输入铃流工作电流:100mA。
3.1.4.2 本安侧输出参数
a) 最高输出直流电压:60V;
b) 最大输出直流电流:35mA;
c) 最高输出铃流电压:60V;
d) 最大输出铃流电流:35mA。
3.1.5 关联设备:本质安全型电话机
3.2 功能
3.2.1 将本质安全电话机发来的摘机信号、拨号脉冲信号、双音频信号、紧呼信号转换成调度交换机能接受的信号。
3.2.2 将调度交换机发来的铃流信号、紧呼信号转换成本质安全电话机能接受的本质安全信号。
3.2.3 将调度交换机发来的馈电电压转换成本质安全电话机能接受的馈电电压。
3.2.4 传递双向话音信号。

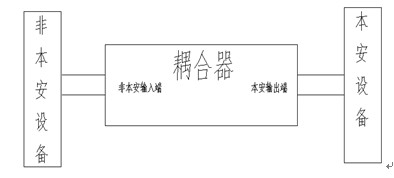

把纵横制交换机或程控交换机用户线接到安全耦合器的非本安接线端子上,将接线盒或本安电话机接到安全耦合器的本安接线端子上。
5 使用方法

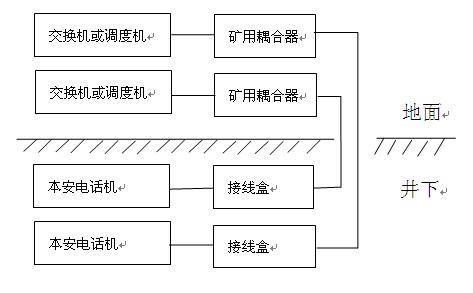

5.1 安全耦合器须与本质安全型电话机配套使用,才能和现有的各种地面交换机或调度总机配接,组成煤矿井下生产调度系统。
5.2 不得改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号。
5.3 本耦合器应安装于地面安全场所。
5.4 本耦合器的非本安端(输入端)应与满足隔离要求的交换机或调度机的输出端相连接,本耦合器不得随意与其它未经联检的设备连接。
6 保养与维护
一般情况下耦合器的各种转换功能应正常,在出现故障时应检查其输入、输出两侧的技术参数是否符合要求,其转换功能及传递功能哪种出现故障,再进行维护。
7 运输、贮存
a)包装后的耦合器在运输过程中应避免雨、雪直接淋袭,并防止剧烈震动。
b)包装好的耦合器能适应于温度为 0℃— +40℃,相对湿度不大于90%的环境中,但不得露天存放,存贮期不能超过一年。
8 包装清单
a)耦合器 1 台
b)使用说明书 1 本
c)产品合格证 1 份
警告:
接线时请按照接线图接线,注意安全端与非安全端区分!
注:
本产品关联设备为本质安全型按键电话机。
产品出厂检验合格,用户不需调试,不能更改电子器件和参数。
其他:
产品主要零(元)部件及重要原材料明细表
产品名称型号;KTA10矿用安全耦合器
序号 |
零部件 (材料)名称 |
规格型号 |
生产厂家 |
安标或 相关 认证号 |
有效期 |
受控 类别 |
备注 |
1 |
三极管 |
C3039 |
PHILIPS |
/ |
/ |
D |
|
2 |
MOS管 |
BS108 |
ON |
/ |
/ |
D |
|
3 |
光耦 |
TLP521 |
TOSHIBA |
/ |
/ |
D |
|
