有主机集中放大、集中供电的最新一代SH-3000D/TZQ-2广播呼叫系统

 1.系统简介

该系统由中央交换主机，集中扩音放大单元，电源设备，配线单元，室外防风雨电话机及相应的扬声器、及通信线缆材料等组成。其中中央交换系统选用上海华亨电信设备有限公司生产的AOI6000程控交换机作为中央交换机，集中扩音放大单元配置湖南德海通信设备有限公司引进日本技术生产的TZQ-2型放大单元，以实现输煤系统生产扩音呼叫/对讲调度指挥功能，该系统已在:柬埔寨西哈努克港电厂、印尼坤甸巴比巴鲁燃煤电厂、乌干达卡玛鲁水电站等10多个国外项目、及新疆北屯电厂，内蒙古内蒙古哈伦能源有限责任公司巴彦浩特电厂，大唐临清电厂、内蒙古大唐托克托发电厂、华电湖北襄阳电厂，内蒙古霍煤鸿骏铝电有限公司，山东怡力电厂，,贵州白石水电站，宝钢集团等数十用户安装使用，运行良好．

  TZQ-2扩音指令放大单元为引进日本技术开发研致的新一代全自动指令电话系统配套产品，在综合众多指令广播系统优点的基础上，采用国际电报电话咨询委会（CCITT）G.712、G732号建议书等标准开发生产。能与任何交换机、调度机相连。并能共享交换机、调度机所有系统功能。既能适应数字通信环境，又能适应任意模拟通信环境；系统设计既立足国情，又在技术创新上独具优势，是石油、化工、矿山、冶炼、交通、电力、军事、公安、部队、煤矿等专用网和大中型企事业单位理想的新型指挥调度、应急广播通信设备。



2、系统组成及结构特点

2.1系统组成

系统主要由SH-3000D程控调度交换机主机(中央交换机)，集中放大、供电单元，工业特种电话机及扬声器，通信线缆及电话分线箱（盒）等部份组成。

图2-1 为扩音呼叫系统主机柜装配图，图2-2 为扩音呼叫系统主机柜盘面布置示意图

从上至下依次为1台中央交换机框、2台扩音广播放大机框、2台变压器盘、1台报警接口装置、1台智能高频开关电源、4只后备蓄电池。

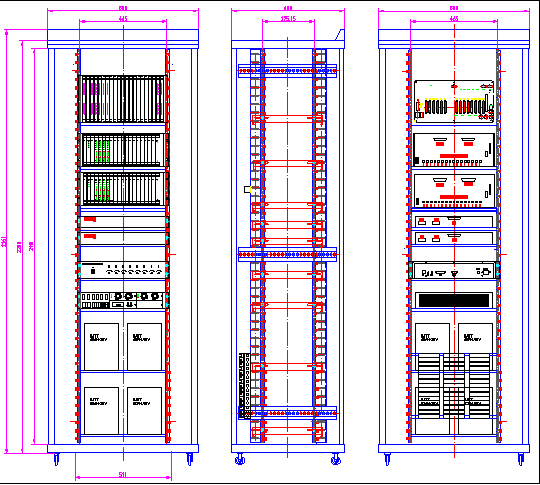

图2-1 扩音呼叫系统主机柜装配图



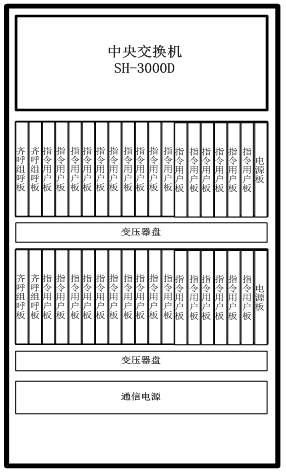

图2-2 扩音呼叫系统主机盘面布置示意图

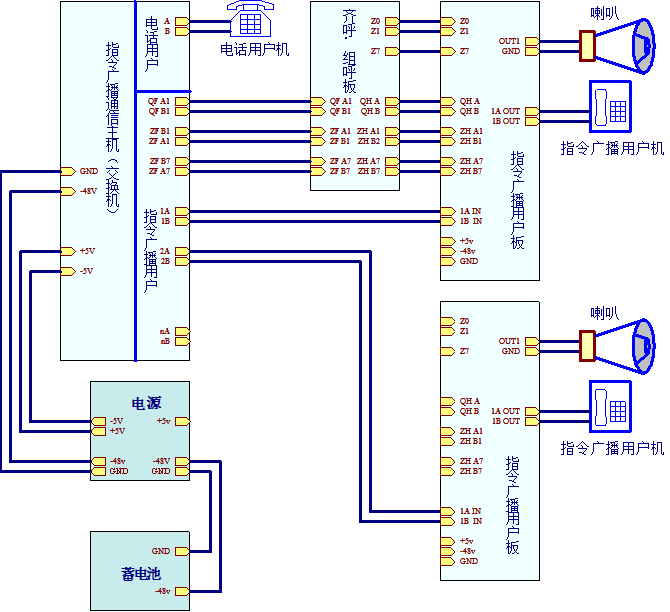

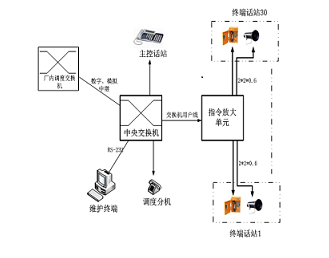

图2-3 扩音呼叫系统主机与外围终端设备连接示意图





2.2话站终端

①　根据不同的使用要求和使用环境可选配：室内、室外，防尘、防水、防爆、抗噪，墙挂、桌上式电话端局（话站）；广泛适用于在需要防防尘、防水或防爆及噪声较大的生产环境中作调度指挥终端及扩音广播使用

②　所用话站电话机及扬声器具有通用性，可根据现场环境选用普通型、工业特种型或防爆型。与主系统型号无关，方面日后对终端设备的维护或扩容更换。

③　扩音呼叫终端电话机具有电话机的所有功能，不需要外接电源．

④　系统主机到话站采用常规的星型布线方式，无需特种电缆，每个扩音话站与主机采用四线（2根线接端局、2根线接喇叭）传输方式，无需现场供电；

2.3　系统配线及系统连接

 四线制连接与传输方式：

从机房到每个现场话站的传输线路为4根线，其中2根线传送电话信号（与正常电话信号一样，48V馈电），终端根据现场情况接普通电话机或特种电话；2根线传送广播信号，视现场情况接壁挂音箱或喇叭。
    线路均可采用 0.5mm线径，最远有效传输距离可达3KM。根据现场环境情况，线路采用普通4芯电话线或特种电缆（指防爆电缆或屏蔽电缆）。

最远传输距离与电缆导线线径对应关系表：

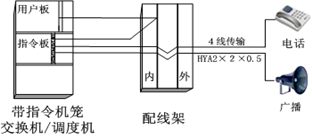

图2-4 中央交换机用户端口与话站终端的四线制连接传输图

图2-6 扩音呼叫系统与话站附加功放连接拓扑图

如图2-6所示，我方此系列扩音呼叫系统有如下扩展功能：

话站扬声器可根据需要增加附加功放，用于该话站需要按入多只扬声器、且该话站所需扬声器的总功大于30W我特区工作面。因附加功率放大器的输入音频信号取自关联话站扬声器信号，因此该附加功放可以安装于从主机到该关联话站用于扬声器信号传输线缆沿线经过的任何地方



图2-7 扩音呼叫系统与智能广播系统连接拓扑图

如图2-7所示，我方此扩音呼叫系统有如下扩展功能：

系统可以选用某个特定话站，通过该话的扬声器并联接入厂内生活区或办公区的智能广播系统，紧急需要时可通过该话站、借用智能广播系统的所有詎声器进行广播找人或消防报警等。

2.4话站供电

　现场所有话站无需供电电源



3、集中放大、集中供电的优特点说明

1) 主机到每个话站只需2对电话线:一对接抗噪电话机、一对接扬声器，采用传统的星型布线方式。无需现场电源。

2) 因中央交换机选用调度交换机作主机，因些主控话站及各现场话站具有调度交换机系统的所有功能，主控话站可对所有话站进行单呼，组呼，群呼、强插强拆等齐全的调度功能。

3) 除主控话站具有单呼、组呼及群呼外，每个终端话都可进行单呼、组呼及群呼工作等完成主控话站（或叫调度台）的大部份调度功能

4) 模块化设计：单板式插件结构，1块扩音话站放大板为1个独立放大单元，每块放大板对应1台扩音呼叫话站，各单元相互独立，互不影响；容量增减只需增减插板数量，系统采用标准19吋机柜安装。可集中管理维护及集中对话站进行音量等调试工作。对设备日常管理及维护，故障查找带来便利。

5) 指令放大单元板采用微处理器控制，性能可靠稳定，能自动截铃，通过广播送出提示音和发布指令。放大单元板的放大器带有自动保护电路，出入线端子配有防止外来异常电压侵入电路； 单元板启动后若长时间无音输入，系统能自动释放。

6) 广播输出采用定压输出方式，输出功率有5--30W等多种规格，广播配接方便，传输距离远；广播信号采用普通市话电缆传输，设计施工简便。

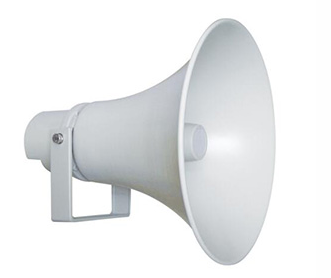

7) 终端抗噪话机无需内置放大板，因此抗噪话机及扬声器各品牌可通用、可以是普通电话机，也可以是防尘抗噪、防爆、室内、室外等特种电话终端设备；广播配置可以是号角喇叭，也可以是壁挂式扬声器，应用于不同场合。当某个话站的抗噪电话机出现故障时可以用任意品牌的抗噪话机取代或普通电话机临时替代而不影响本话的正常广播呼叫工作，对终端话站这种在恶烈环境下工作的终端提供了成本较低的更换成本。

8) 控制与放大部分均集中在机房，岗位终端不需现场供电，维护方便。在厂矿、企业大修（停电）的特别情况下，仍能正常的保证调度指挥。

9) 中央主机及集中放大单元为DC48V直流供电，在配置高频开关一次电源的前提下，只需配置值后备蓄电池即可维护系统停电时2－4小时供电，无需要后备UPS电源．



4、中央交换机及扩音放大单元介绍

4.1中央交换机的系统组成及功能特点

中央交换机选用上海华亨电信公司生产的AOI6000（SH-3000D)数字程控调度交换机系统，其介绍详见本网站调度交换机SH-3000D的产品。



4.2 扩音放大单元框组成及功能特点

JLC-GB型数字扩音功放放大单元框。按功能可分为指令电话通信单元（与其他符合国标的交换机、调度机相连，由上端交换机提供模拟环路用户接口）、指令放大单元、系统电源等模块。

系统硬件采用飞利浦16位微外理器及美国国家半导体公司、加拿大敏迪公司的超大规模集成通信专用集成电路，整机技术先进、集成度高。

图4-1 扩音放大机框板卡布置图

每个扩音呼叫系统集中放大框由电源板、齐呼组呼板、扩音放大板组成，其中齐呼组呼板槽位数为2个、扩音放大板槽位数为16个。根据话站终端数量的多少可进行扩音放大机框的叠加；每块扩音放大板对应1台终终话站，单块扩音放大板或单个终端故障不会影响期它扩音放大板或话站的正常使用。

4..2.1扩音放大单元板卡介绍

本系统扩音放大单元由下列模块组成：

1）指令用户放大板

由单片机控制呼叫检测自动启动，忙音自动挂机，话站摘机检测，广播扩音控制、30w功率放大等电路组成1路个呼电路单元件。

n 每个指令用户放大板可输出5-30w的广播扩音功率；

n 具有个呼（点对点的呼叫）功能；

n 具有组呼（点对群的呼叫）功能；

n 具有齐呼（点对全体的呼叫）功能；

n 可在任系统内任意电话摘机进行调度指挥、应急广播；

n 可配置室内、室外，防尘、防水、防爆、抗噪，墙挂、桌上式电话端局（话站）；

n 指令广播用户采用四线（2根线接端局、2根线接喇叭）传输方式，无需现场供电；

2）组呼、齐呼板

由单片机组成3路组呼和1路齐呼电路用于实组呼、齐呼功能的控制。

3）系统背板



主要技术性能：

1) 每用户可具有5－30w的扩音功率。

2) 具有个呼（某工位与某工位之间相互联系）功能。

3) 具有组呼（某工为与某组工位之间的相互联系）功能。利用该功能召开广播电话会议。

4) 可在任何一工位摘机呼叫进行调度指挥。

5) 可适合脉冲/双音多频免提对讲电话单机。

6) 可配置端局（话站）为墙挂、桌上式，室内、室外型，防尘、防水、防爆、抗噪型。

7) 作业者不离开工位，便可从扬声器听取呼叫者的命令。

8) 二线传输（只接端局或喇叭），四线传输（端局、喇叭同时接入）。

9) 可代替寻人广播。

10) 应急广播

11) 组呼、齐呼插话。

12) 优先级别：齐呼、组呼、个呼。

4.2.3 系统使用功能及方法

4.2.3.1　个呼

系统内任意用户摘机可拨打系统内任意指令用户。拨通后自动启动被叫方的喇叭将发出“叮咚”声的呼叫音，提醒被叫方接听电话（装有端局或电话机）或按主叫方的指令进行操作。主叫方在接通以后可以发出指令，通过喇叭将指令传递给被叫方。如被叫没有摘机，主叫方挂机，则自动关闭喇叭，电路恢复到待机状态，等待下次呼叫。如被叫摘机则喇叭自动关闭，被叫可以通过端局或电话机与主叫方通话。通话完毕双方挂机，电路恢复到待机状态，等待下次呼叫。

4.2.3.2　组呼

本系统可以将工作联系紧密的多个指令用户编为一组。外组或本组用户摘机拨打组呼号码，将接通该组所有指令用户，拨通后自动启动被叫组的所有喇叭将发出“叮咚”声的呼叫音，提醒被叫组接听电话（装有端局或电话机）或按主叫方的指令进行操作。主叫方在接通以后可以发出指令，通过喇叭将指令传递给被叫组所有用户。如被组中没有人摘机，主叫方挂机，则自动关闭被叫组的所有喇叭，电路恢复到待机状态，等待下次呼叫。如被叫组有任意用户摘机则自动关闭摘机用户的喇叭，其他喇叭继续发声，被叫可以通过端局或电话机与主叫方通话。通话完毕双方挂机，电路恢复到待机状态，自动关闭组内用户的所有喇叭，等待下次呼叫。

4.2.3.3  齐呼

系统内任意用户摘机可以通过拨打齐呼号码，将接通系统内所有指令用户。拨通后自动启动所有的用户喇叭将发出“叮咚”声的呼叫音，提醒被叫方接听电话（装有端局或电话机）或按主叫方的指令进行操作。主叫方在接通以后可以发出指令，通过喇叭将指令传递给所有用户。如被没有用户摘机，主叫方挂机，则自动关闭所有用户喇叭，电路恢复到待机状态，等待下次呼叫。如有任意用户摘机则自动关闭摘机用户的喇叭，其他喇叭继续发声，被叫可以通过端局或电话机与主叫方通话。通话完毕双方挂机，电路恢复到待机状态，自动关闭所有用户喇叭，等待下次呼叫。

4.2.3.4　分组方式：

本系统采用硬件跳线方式进行分组。

齐、组呼的调节，是通过指令用户板上，位置在64线插座左边的3个跳线器S1、S2、S3来调节的；S1是齐、组呼放大话路选择，S2是齐、组呼话路选择，

S3是齐、组呼启动选择。如需要某用户

4.2.4 技术性能数据表





4.2.5系统规格及主经技术指标

4.2.5.1系统规格

　　主机容量及机柜尺寸：

机  架	长×宽×高	单机柜最大标准容量（可多机柜叠加组成大系统）
19# 47U标准机柜	600×600×2200mm	个呼60路齐呼1路、组呼12路
19# 42U标准机柜	600×600×2000mm	个呼48路齐呼1路、组呼9路
19# 32U标准机柜	600×600×1600mm	个呼32路齐呼1路、组呼6路
19# 22U标准机柜	600×600×1200mm	个呼16路、齐呼1路、组呼3路

4.2.5.2技术条件及技术指标

　　使用环境

温    度：  -10－+55℃

相对湿度：  35－85％

大气压力：  86－106kPa

    机房内保持清洁、防尘、通风良好，周围无有害气体和振动。

　　对外接交换机、调度机的技术要求

　　传输特性：

分机 — 分机         2 — 7 dB

分机 — 中继         2 — 7 dB

　　衰耗频率失真

400 — 600 Hz        -0.6 — +1.5 dB

600 — 2400 Hz       -0.6 — +0.7 dB

2400 — 3000 Hz      -0.6 － +1.1 dB

　　输入电平增益变化

输入信号电平范围        电平输出非线性变化范围

-40 — +3.0                ±0.5 dB

+3.0 — -40                ±0.5 dB

-40 — -50                  ±1.0 dB

-50 — -55                  ±3.0 dB

　　拨号方式：脉冲、音频

脉冲接收时，脉冲速度8－14脉冲/秒，脉冲断续比（1.3－2.5）：1；脉冲转送时，脉冲速度10±1脉冲/秒，脉冲断续比（1.6±0.2）：1； 中继用户二次拨号脉冲速度10—12脉冲/秒，加速度＜10%。

接收电平

高频群Hz    低频群Hz		H1	H2	H3
		1290	1336	1477
C1	697	1	2	3
C2	770	4	5	6
C3	852	7	8	9
C4	841	*	0	#

双音频输入时单音频接收电平范围-4－-23dBm，双音频电平差≤6dB

　　串音衰减＞70dB（1000Hz）

　　衡重杂音≤－65 dB

　　非衡重杂音≤－40 dB

　　话务量：用户0.2Er1        中继0.7Er1

　　呼损率：本局＜1%         出局＜0.5%

　　对地不平衡度：300－600Hz≥40 dB

　　600－3400Hz≥46 dB

　　电源杂音≤2.4mv

　　用户馈电流≥18mv         环路电阻≤1kΩ

　　绝缘电阻≥20kΩ           线间电容≤0.5uF

　　供电电源：

　　AC：220v±10％  50Hz±2％

　　外接：48v  20－100Ah蓄电池（按用户要求而定）。

　　指令扩音机技术指标

　　单机柜容量

　　用户数量：16、32、48；

　　组呼数量：齐呼1组；组呼3、6、9组。

　　体积、重量

　　指令扩音机柜：见1.3条《系统规格》。

　　端        局：  200×300×400（mm）。

　　线路条件

　a,b线路电阻≤1k?

　a,b线间绝缘电阻≥20k?

　a,b线间电容≤0.5uF

　　放大器

　增    益  ≥40dB

　频    响  80－8000Hz

　失    真  ≤0.2dB/1kHz

　输出功率  30vA（1000Hz）

传输方式：

　本系统指令终端的传输方式为4线制，既2线接指令端局，2线接喇叭。



4.2.6 系统外围设备

4.2.6.1 录音终端及维护终

    请详见网站SH-3000D调度交换机中关于录音终端及维护终的介绍，在此不再复述。

4.2.6.2 系统主控话

    本项目使用按键调度台作为主控话站，请详见网站调度交换机方案中的调度台介绍，在此不再复述。

4.2.6.3 火灾报警接口设备

我方输煤扩音呼叫对讲系统配置套有JLC-ALIN消防报警接口设备、提供与其他设备报警联动功能，即检测到第三方报警设备的启动信号后，我方输煤扩音呼叫对讲系统将自动广播报警音、或自定义预录的音频文件。

1） 工作原理

JLC-ALIN消防报警接口设备共可接入4路不同的报警源（其中1路预留），可输出4路不同报警音（其中1路预留）；其中第1路为固定火警报警音，第2路为固定普通报警音，第3路为用户自定义报警音（报警音文件为MP3格式），第4路为预留。

JLC-ALIN消防报警接口设备是JLC-GBHJ数字程控广播呼叫对讲系统与第三方报警设备的接口。工作原理如下：第三方报警设备提供1路无源节点信号，闭合表示启动报警，断开表示取消报警；JLC-ALIN消防报警接口设备检测到报警源的闭合信号，启动JLC-GBHJ数字程控广播呼叫对讲系统所有广播用户，发出相应的报警音报警。JLC-ALIN消防报警接口设备检测到报警源的断开信号，关闭JLC-GBHJ数字程控广播呼叫对讲系统所有广播用户。

当有多个报警设备同时报警时，第1路报警源优先（火警信号），第2、3、4级别相同，即先到先报警。

2 ）设备视图

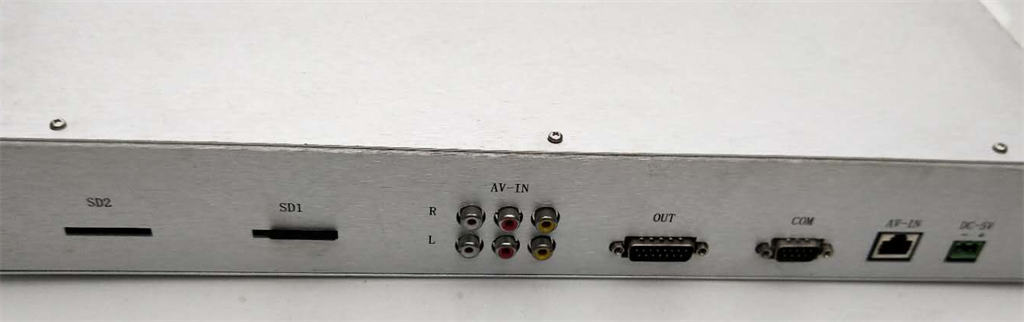

图2.5-1   背视图

背视图从右至左为：

1）DC电源接口，2）报警输入接口，3）通信预留接口，4）报警输出接口，5）预留音频接口，6）SD卡接口，7）SD卡预留接口。



图2.5-2   背视图



正视图从左至右为：

1）电源指示灯，2）第1路报警启动指示灯，3）第1路报警音量调节，4）第2路报警启动指示灯，5）第2路报警音量调节，6）第3路报警启动指示灯，7）第3路报警音量调节，8）第4路报警启动指示灯，9）第4路报警音量调节。

3） 技术规格

供电电源：              DC-5V

音频输出功率：          0.5W

外壳材料：             全铝

外型尺寸：             483x70x300

重    量：             1.8Kg

防护等级：             IP54

环境要求

工作温度：             -25°C到+55°C

绝对湿度：             ﹤90%

大气压力：             86～106KPa

4.2.6.4 系统电源

由一次电源和备用电源组成，一次电源是将AC220v 50Hz的市电经过高频开关电源，将其转换成DC48v系统工作电源。备用电源由蓄电池组成，以备市电停电后，由备用电池向系统供电。配置的备用蓄电池可维持系统当市电停电后4小时以上供电需求。

本工程配置的高频开关电源为深圳格尔法公司生产的2U-4890智能高频开关电源，该电源已在我公司数个国外工程如印尼巴比巴鲁燃煤电厂、赞比亚谦比烯电厂等应用，已证明性能良好，运行稳定。

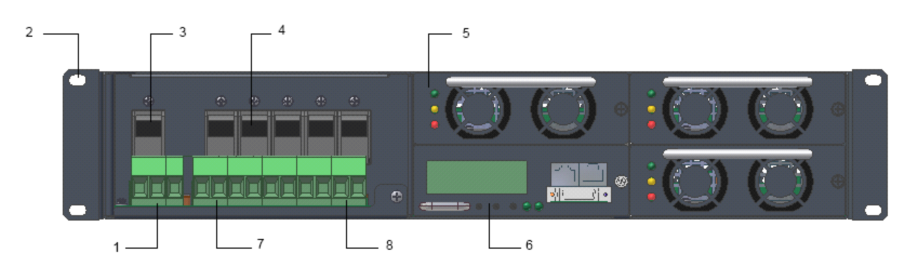

  1. 系统交流输入端子               2. 安装孔

3. 交流空气开关                   4. 直流空气开关

5. 4830 整流模块                  6. A监控模块

7. 负载输出端子                   8. 电池输出端子

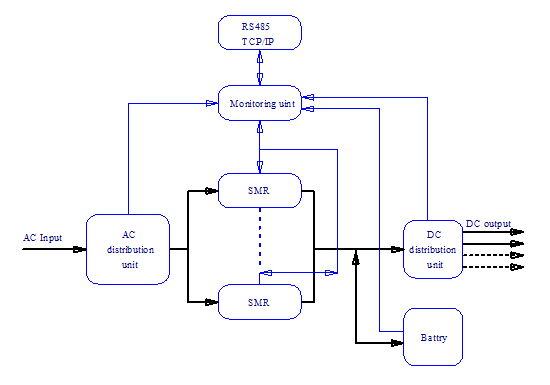

2U-4890智能高频开关电源系统工作原理图



● GB2423.1-89电工电子产品基本试验规程,标准Ad。

● GB2423.2-89电工电子产品基本试验规程,试验Bd。

● GB3873-83通信设备产品包装通用技术条件。

● 通信用高频开关电源设备进网质量认证检验实验细则。

● YD/T731-2008通信用高频开关整流器。

● XT—005—95《通信局（站）电源系统总技术要求（暂行规定）》。



4.2.7 系统终端设备介绍

4.2.7.1　扩音话站电话机介绍

4.2.7.1.1 室内壁挂式扩音电话机

该话机适用于地铁，高铁公路，电梯，码头，酒店，银行，市政厅，机场， 车站等，对防潮，防火，防尘，防冻，防破坏性等有特殊要求的环境使用。冷轧钢材质外壳，提机自动拨号/提机自由拨号。其技术指标处于国际领先水平。通过了CE、FCC、IP54防护认证。





产品特性：

1) 外壳：冷轧钢金属面板，防暴性强。

2) 送受话器、键盘、蜂鸣器、电路板、外壳。

3) 话机稳定性好，抗干扰能力强，符合国家标准GB/T15279-94获得证书。

4) 防护等级可提升到IP54。

5) 外壳具有接地装置并与内部电路电气完全隔离，具有一定的电磁屏蔽作用。

6) 通话时语音清晰，声音洪亮，无回授啸叫。

7) 手柄：特种工程塑料，扭拉不变形，一体式结构，密封性良好，经受敲击不破裂，零下35度不爆裂。

8) 整机轻巧美观。

9) 线材：采用铁氟龙线，耐酸碱，耐高低温，抗老化，不起火。

10) 防水胶：采用进口防水胶，高粘度，耐高温，耐压，防水寿命5年以上。

11) 智能忙音检测功能，当收到对方收音信号本机自动挂断。

使用操作：

该话机还可以选用提机自动拨号功能和四组号码速拨功能。

1) 摘/挂机方式：摘/挂机方式为手柄控制方式，摘机为接通，挂机为断开；

2) 接听电话：当有来电时，电话机响铃，取下手柄，即可和对方通话，通话完毕后挂回手柄；

3) 拨打电话：取下手柄，按普通电话机的拨打方式进行操作，与对方通话；

4) 存入号码：取下手柄，按“存储”键，输入要存入的号码，按“存储”键。按“0-9”其中任一键作为存放号码的地址，挂机；

5) 提取号码：取下手柄，按“提取”键，按“0-9”，其中所需的某个数字键即可拨出内存的记忆号码。

网络电话：

连接类型：密封外壳内内置RJ45接口

供电：外接5V直流电，220V/110V交流适配器

呼叫建立协议：会话发起协议（SIP）

配置：DHCP(动态主机配置协议）或静态IP地址供应

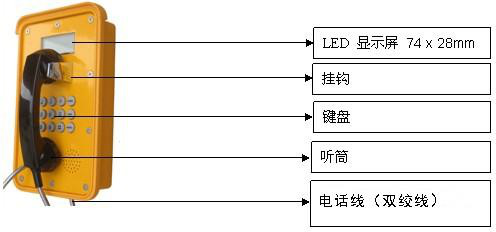

话机布局：

技术参数：

1) 适用于馈电电压为33-60V的各种程控交换机和高度交换机和调度交换机系统。

2) 环境温度：-35℃~+75℃

3) 相对湿度45%~95%

4) 大气压力：86~106Kpa

5) 环境噪声：≦60db

6) 振铃升级：70db

7) 双音多频（DTMF）拨号：

8) 低频群频率：697.770.852.941HZ

9) 高频群频率：1209.1336.1477HZ

10) 频偏：≦1.5%

11) 低频群电平：-9±3db

12) 高频群电平：-7±3db

13) 频率组合中的高低电平差：2±1db

14) 谐波等总失真至少比基波电平低20db.

15) 通话传输指标：（5Km）SLR≦12,RLR≦-1,

16) STMR≧10,输入阻抗：600Ω



连接电缆：

不锈钢SUS304软管护导线，铁氟龙线与外界交换机相接。保护性良好，防水、防潮。





包装规格：





机器尺寸：280*150*65（mm）

外箱尺寸：340*235*165（mm）

包装材料：珍珠棉、纸箱

毛   重：3KG

该款话机适用于欧美如挪威，瑞典，俄罗斯，加拿大，美国，日本，韩国，中国新疆，东北三省，天气十分寒冷和户外风雪很恶劣的环境

特别适合在北方地区高海拔地区的高铁，地铁，隧道，桥梁，港口，机场，大型工矿项目调度呼叫场所，户外景区，郊野公园，国家级自然保护区，森林公园的游客 SOS 紧急呼叫使用

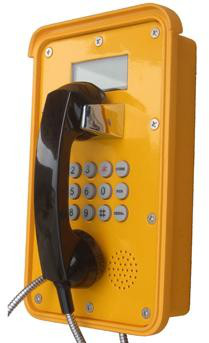

昆仑牌抗恶劣天气电话机，对防潮、防冻，防火、抗噪、防尘、、防破坏性等有特殊的设计。整机按零下 35 度到零上 75 度环境下稳定性要求设计，其技术指标处于国际领先水平。

A 产品特性

1) 外壳：锌铝合金压铸，外壳厚度 5 MM，坚固耐用、密封性好；表面喷涂德国进口反光户外漆，颜色亮丽， 多年不褪色。耐腐蚀性强。

2) 挂钩：锌合金铸压，镀铜，镀锌，最后再镀镍。三级涂层。使用寿命更长。利用磁感应挂断，采用原装进口美国军用最好的磁环管，可靠性强，不需要叉簧，没有接触缝隙。

3) 按键：进口高档硅胶按键，使用与奔驰宝马车同一级别的高档硅胶料，耐磨、耐腐蚀，抗老化，带夜光（选配）。根据客户要求我们也可以选配全不锈钢德国进口 SUS316 和SUS304 金属按键。

4) 手柄：使用GE 公司进口PC 和ABS 的合金料，自己公司的独特配方和模具制造。一体式抽空结构，密封性好，经受成人反复敲击不易破裂、扭拉不变形，在零下 40 度不爆裂。带不锈钢的可收缩的软管。内部设计有抗破坏拉力钢丝，抗拉力 200KG 或者以上。以上要求还可根据客户要求增加。

5) 电话布局：





6) 线材：采用铁氟龙线，耐酸碱、耐高低温、抗老化，不起火。

7) 防水胶：采用进口防水胶，高粘度、耐高温、高压，防水寿命 10 年以上。

8) 手柄送受话器、键盘、蜂鸣器、电路板、外壳所有配件采用多层防水、防尘结构。具有三级防水、防尘功能，整机等级达到国家标准 GB4028-93IP66 / IP67 9、

9) 话机稳定性好，抗干扰能力强，符合国家标准 GB/T 15279-94

B、操作使用

1) 摘/挂机方式：摘/挂机方式为手柄控制方式，摘机为接通，挂机为断开；

2) 接听电话：当有来电时，电话机响铃，取下手柄，即可和对方通话，通话完毕后挂回手柄；

3) 拨打电话：取下手柄，按普通电话机的拨打方式进行操作，与对方通话；

4) 存入号码：取下手柄，按"存储"键，输入要存入的号码，按"存储"键 ，按"0-9" 其中任一键作为存放号码的地址，挂机 ；

5) 提取号码：取下手柄，按"提取"键，按"0-9",其中所需的某个数字键即可拨出内存的记忆号码。

C、主要技术参数

1) 适用于馈电电压为 33-60V 的各种程控交换机和调度交换机和调度交换机系统

2) 温度：-35℃~75℃ 相对湿度：10%~95% 大气压力：86~106 Kpa 环境噪声：≤60dB(A)

3) 振铃声级： ≥70dB 可以根据客户具体情况增加到 75-80 分贝，需要客户专门定制

4) 当用户线为 3KM 是的信号电平 标准频率：低频群：697-941Hz 高频群：1209-1477Hz

5) 频率偏移：不大于±1.5% 组合信号的高低频电平差：2±1dB 由波互调引起的总失真度比基本电平至少低 20dB

6) 通话传输指标：SLR≤12，RLR≤-1，STMR≥10，输出阻抗：600Ω

7) 具有超强的 12 组号码储存记忆拨号功能（每组号码最长 16 位）

8) 在 0.8mm 的电缆芯线上，用户线可达 7KM 长

9) 8：可以根据客户要求定制，最低使用电压只要 24V 的电话机。国标是 48V-60。这样可以在隧道和地铁里节省成本。



D、 防雷标准

电话机主板装置国际电信联盟最高标 ITU-T K. 219（全世界最高的防雷标准） 准防雷管，防雷标准符合GB/T 9043-1999

E、电气参数如下：

1) 直流击穿电压 400V

2) 直流击穿电压范围 30%

3) 耐冲击电流 1KA（8/20μs 电流波）绝缘阻抗 大于 1G 欧

F、本电话机获得以下证书

获得证书欧洲CE ATE20062454

获得欧洲电磁抗干扰EN50121-4：2006

获得美洲FCC：TE20071202

获得中国CCC：证书 2013011603626968

获得外观证书：专利号 ZL2008301031854

获实用新型技术专利：专利号 ZL2013.2.0014062.9

G、 系统安装

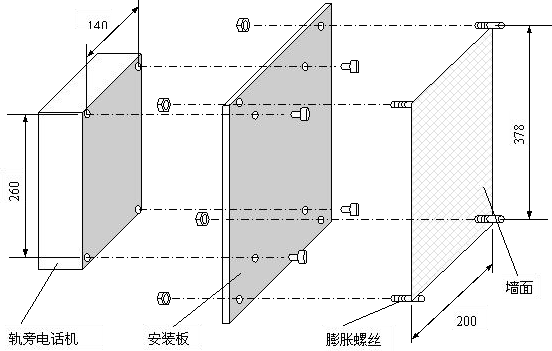

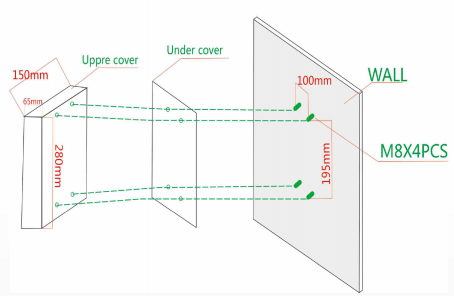

电话机壁挂式安装，如图示:
