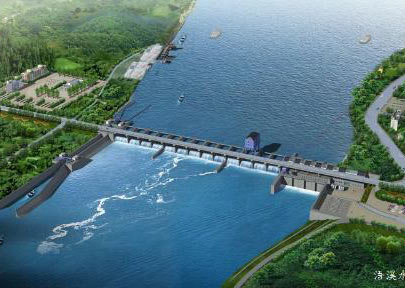

湖南省浯溪水电站通信系统
|
|
| 通信系统所需的全部硬件和软件的设计、系统开发、设备制造、型式试验、出厂试验、包装、运输、保险、交货、调试、现场试验、安装指导、试运行、技术培训服务。负责交换机的开通调试及与电力系统及当地电信公用网的中继连接，完成与电站设计相关联项目的设计联络。 |
|
序号 |
设备名称 |
型号/规格 |
供货商/产地 |
单位 |
数量 |
备注 |
|
1 |
光端机PCM |
FMX-12 |
长沙万阳 |
台 |
1 |
详见报价附一、含柜体 |
|
2 |
光端机SDH |
1662MSC（H1）622M |
长沙万阳 |
台 |
1 |
详见报价附二含柜体 |
|
3 |
配线设备 |
480DF+40DDF+200VDF |
长沙万阳 |
台 |
1 |
含柜体 |
|
4.调度、行政二合一程控交换机部分 |
||||||
|
4.1 |
调度、行政二合一数字程控交换机 |
终期容量384线;本期用户容量配置256线;2M数字中继口2个;4线E/M中继2个;2线环路中继≥4个（具备扩容功能）;内置远端维护接口1个 |
长沙万阳 |
套 |
1 |
双DC48V输入。主处理机、电源和公共设备全部采用双套热备用。 |
|
|
主机柜 |
SH-3000D-640 |
长沙万阳 |
套 |
1 |
19英寸标准机柜，可配置3个机框、640用户 |
|
|
机框（层叠） |
SH-3000D-SHELF |
长沙万阳 |
套 |
2 |
|
|
|
系统总线板 |
SH-3000D-MB |
长沙万阳 |
块 |
2 |
每框须配一块总线板 |
|
|
模块二次电源板 |
SH-3000D-DCB |
长沙万阳 |
块 |
4 |
冗余配置：热备份方式工作 |
|
|
系统控制板CPU |
SH-3000D-CPU |
长沙万阳 |
块 |
2 |
包括：主控制器、交换网络、收发号DTMF等，热备份方式工作 |
|
|
系统分控板ECPU |
SH-3000D-ECPU |
长沙万阳 |
块 |
2 |
每128用户配置一块 |
|
|
普通用户接口板 |
SH-3000D-EXT |
长沙万阳 |
块 |
16 |
每板卡提供16个普通用户 |
|
|
数字中继接口板 |
SH-3000-E1 |
长沙万阳 |
块 |
2 |
每个板卡提供30路PRI 数字中继或30路NO1 |
|
|
4线E/M中继板 |
SH-3000-EM |
长沙万阳 |
块 |
2 |
每个板卡提供4路 |
|
|
环路中继接口板 |
SH-3000-TRK
|
长沙万阳 |
块 |
4 |
8路/块 |
|
|
接口板线缆 |
|
长沙万阳 |
根 |
22 |
每条线缆长度4-10米 |
|
|
管理系统软件 |
PC-3000D-GL |
长沙万阳 |
套 |
1 |
提供调度系统的监控、管理、计费等操作,配远程网管硬件 |
|
4.2 |
调度台 |
双手柄、丹麦键 |
长沙万阳 |
套 |
1 |
不少于64键 |
|
4.3 |
维护终端 |
CPU2.2/1G/320G/19"液晶/维护软件 |
长沙万阳 |
套 |
1 |
|
|
4.4 |
数字录音 终端 |
CPU2.2/1G/320G/19"液晶/录音卡 |
长沙万阳 |
套 |
1 |
≥4声道，存贮记录时间大于半年 |
|
4.5 |
计费终端 |
CPU2.2/1G/320G/19"液晶/计费软件 |
长沙万阳 |
套 |
1 |
12端口 |
|
4.6 |
HP激光 打印机 |
A3幅面 |
长沙万阳 |
台 |
1 |
|
|
4.7 |
安装电缆和 材料 |
交换机与配线箱之间连接、交换机与光通信设备之间连接。 |
长沙万阳 |
批 |
1 |
机架安装固定，设备的接地连接。 |
|
5.通信线路部分 |
||||||
|
5.1 |
配线箱 |
卡接式，400线对，外线侧100%保安器 |
长沙万阳 |
台 |
1 |
|
|
5.2 |
室内分线盒 |
50p |
长沙万阳 |
个 |
1 |
|
|
5.3 |
室内分线盒 |
30p |
长沙万阳 |
个 |
1 |
|
|
5.4 |
室内分线盒 |
10p |
长沙万阳 |
个 |
2 |
|
|
5.5 |
交接箱 |
100回线 |
|
个 |
1 |
用于生活区 |
|
5.6 |
来电显示 电话机 |
TCL |
长沙万阳 |
台 |
53 |
不包括生活区 |
|
5.7 |
RJ11 电话插座 |
含面板、底盒 |
长沙万阳 |
个 |
53 |
不包括生活区 |
|
5.8 |
通信电缆 |
HYA-50×2×0.5 |
长沙万阳 |
米 |
50 |
|
|
5.9 |
通信电缆 |
HYA-30×2×0.5 |
长沙万阳 |
米 |
15 |
|
|
5.10 |
通信电缆 |
HYA-10×2×0.5 |
长沙万阳 |
米 |
150 |
|
|
5.11 |
通信电缆 |
HYAT53-50×2×0.5 |
长沙万阳 |
米 |
报单价 |
至生活区 |
|
5.12 |
铜芯电话线 |
HBVV2×1 |
|
米 |
2800 |
|
|
6.通信电源部分 |
||||||
|
6.1 |
通信电源屏 |
容量：DC48V，60A; 高频开关整流模块：3×DC48V/20A; 交流输入：二路380/220V，自动切换；交流配电回路：4路/10A ；2路/20A;直流配电回路：4路/32A；6路/10A |
长沙万阳 |
台 |
2 |
|
|
6.2 |
直流母线联络转换装置 |
|
长沙万阳 |
套 |
1 |
安装在一台通信电源屏内 |
|
6.3 |
蓄电池组 |
48V，200Ah |
长沙万阳 |
组 |
2 |
含畜电池柜 |
|
6.4 |
逆变电源 |
AC220V和DC48V输入，容量1000VA AC220V输出 |
长沙万阳 |
台 |
1 |
用于录音终端等 |
|
6.5 |
通信电源安装材料 |
通信电源与通信设备间的全部连接电缆、接地电缆和安装 |
长沙万阳 |
批 |
1 |
机架安装固定，设备的接地连接 |
|
7.接地铜排 |
||||||
|
7.1 |
接地铜排 |
4×40mm |
长沙万阳 |
米 |
30 |
含接地铜螺栓等 |
