大唐华银南山风电场一期工程

调度及行政电话交换系统

1、工程概况

大唐华银电力股份有限公司南山风电场位于城步苗族自治县西南部的南山牧场内，牧场位于湘桂边界越城岭北麓，地处东经109°58′～110°37′、北纬26°05′～26°15′之间，总面积约152km2，有“南方呼伦贝尔大草原”之称。

南山风电场场址范围从牧场南部的三角坪至北部的大茅坪，南北绵延约12km，东西平均宽约7km，风场场址总面积约70km2。一期工程位于风场东南部分，场址面积约20km2。

大唐华银南山风电场工程规划容量100MW，分两期建设，共采用1回110kV线路送出。本期建设容量49.5MW，装机25台，为24台湘电XE82—2000风机和1台三一SE82-1500风机。风力发电机组出口电压分别为0.66kV（2000kW）和0.69kV（1500kW），采用低压电缆接至风机升压变压器系统。风电机组接线方式推荐采用一机一变的单元接线方式。

本期工程110kV侧为一进一出，110kV升压站主接线采用单母线接线方式，远景110kV系统为2回进线1回出线，也采用单母线接线。

2、设备选型说明

经过认真仔细的研讨，长沙万阳机电科技有限公司为本次《大唐华银南山风电场一期工程调度及行政电话交换系统》配置了以色列原装进口的Coral IPx3000数字程控调度交换系统。

Coral IPx3000调度交换系统采用集中＋分散控制结构，具有自动防故障备份装置，以及冗余电源支持，能够满足用户高可靠度的需求。

Coral IPx3000调度交换系统是一种先进的调度通信系统，符合市场的需求，为高质量的通信解决方案提供了坚实的基础。系统可提供一个开放的、宽带的ISDN通信平台，丰富的接口和信令以及完善的功能可以保证系统满足用户的通信调度要求。系统采用19”标准机架结构，系统容量可从20个端口方便扩充到4000个端口，Coral IPx3000数字程控调度交换系统是以色列塔迪兰电信（TADIRAN TELECOM）新近推出的新机型，专为满足电力系统用户小容量、高可靠度要求设计的。

Coral 19”标准机架结构是当前国际上专用通信网交换设备的结构发展方向。采用这种结构，可以很方便地将计算机宽带网络系统、路由器、网络服务器等19”标准结构设备集中安装于一个机柜中，也可以将系统外围设备MDF音频配线架集中安装在19”标准机柜中，机柜高度可根据用户要求进行定制，从而使整个电子设备机房整齐统一，方便系统的管理和维护。

1、投标设备配置清单

2、配置说明

1）、本配置按照《大唐华银南山风电场一期工程调度及行政电话交换系统》交换机的要求，主机1+1备份，电源1＋1备份方式工作，能够保证系统长时间正常工作，具有非常高的稳定性与可靠性，系统交换矩阵为1024×1024，能够满足大容量用户要求。

2）、系统配置采用Coral IPx3000交换机型。Coral IPx3000交换机采用19”标准机柜结构，可以和其它传输设备、网络设备等安装在一个统一的19”标准机架上，构成一体化的结构。

3）19”标准机架结构是当前国际上专用通信网交换设备的结构发展方向。采用这种结构，可以很方便的与机房所内MIS系统、计算机宽带网络系统、调度自动化系统等设备的机柜合一，从而使整个变电所电子设备机房整齐统一。

4）、我公司在本次系统配置的中继为2M 数字中继，提供了30B＋D ISDN PRI Q信令的信令方式。

5)、为满足生活区与生产区能信的要求，配置了两块长线用户板，当交换主机安装在生产区时，生活区的电话用户可以通过电话电缆直连的方式进行网内呼叫。

6）、本次投标的交换机软件配置VoIP功能，可通过增加通用网关卡的方式支持IP通话及视频电话。

7）、本配置中的8DRCF综合服务卡包括：1个远程管理接口Modem，3个RS-232口；8个DTMF接收电路，8个音频检测电路，6个3方通话，1个6方会议，2个音乐输入口，一个外部寻呼接口，1个继电器干接点。

8）、Coral系统基本配置中包括了内置Modem，用户可在网络的任何一点进行系统远程连接，速率为19.2-56Kbps。业主可通过任意一台PC终端与Coral系统连接，实现远程维护、数据修改、故障查询等功能。

9）、本次项目还按要求提供了相关的附属设备，附属设备全部选用当前行业内部广泛使用的、性能优良、稳定性良好的产品，保证系统能够长期稳定地运行。

3、设备组网配合

投标人将配合完成电话交换机按与当地电信公网、电力系统电话交换网的连接。

生产综合楼与生和综合楼相距13公里（直线距离约10公里），调度交换机安装于生产综合楼内。。为满足生活区与生产区能信的要求，配置了两块长线用户板，当交换主机安装在生产区时，生活区的电话用户可以通过电话电缆直连的方式进行网内呼叫，使生产综合楼与生和综合楼之间要求能直接通讯也可借用电信的通道通信，同时可满足生产综合楼内还要有一部没有经过站内调度交换机的公网直通电话的要求。

3、设备技术性能描述

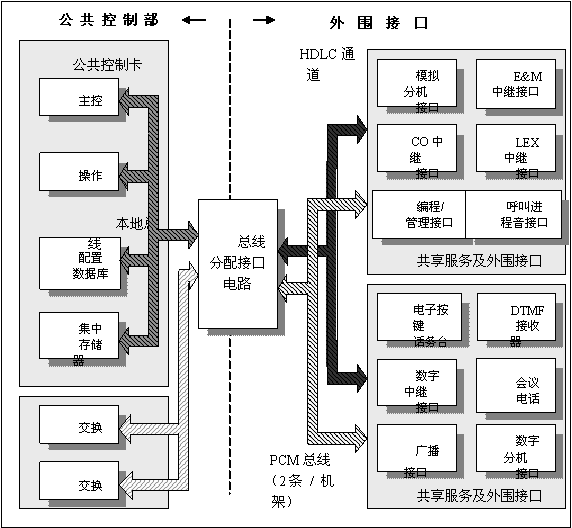

图1 Coral系统的内部组成及功能框图

公共控制部分包括主控制器和交换矩阵两个模块。

外围接口部分由多个基于总线结构的子架（SHELF）组成。每个子架有16个外围接口卡通用插槽。外围接口电路是Coral数字程控综合业务交换平台与外部网络和用户电话终端设备连接的功能端口。每块卡板上集成了多个外围接口电路，通过外围通用插槽总线与公共控制部分连接成一个整体。

公共控制部分和外围接口电路之间通过双总线进行连接。

控制总线采用高级数据链路（HDLC）信息通道，在主控制器和每个子架之间提供双备份数据通信链路。

话音数据采用HIGHWAY 4M（或 8M）总线，在交换矩阵和每个子架之间提供双备份数据通信链路。

Coral交换设备具有主、备两套主控制器和主、备两套交换矩阵。每个外围层都有两套控制器的HDLC通道接入口。当通信正常进行时，系统可以使用任一个HDLC通道，如果要确保系统的高可靠性，则需要使用两个HDLC通道。

昆明塔迪兰电信设备有限公司作为专用通信设备的提供商，有幸参加本次贵州电网通信设备采购。我公司将以客户为本，本着“诚信、协作、专业、创新”的公司理念，提供以色列塔迪兰公司生产的军工品质的产品——Coral系列交换机。

本投标方案的规划设计原则：系统可靠，运行稳定，采用当前国际一流技术，具有统一IP组网功能，线性扩容，平台开放，性能优良，功能完整。确保系统建成后将完全符合“招标文件”设备配置和组网的要求。既能满足买方当前通信的需要，又能适合买方在使用过程中不断要求的扩容和深度开发新的增值业务的需求。

Coral FlexiCom6000数字程控交换系统无论其硬件、软件、终端设备都有着相同的结构，卡板在整个Coral系统范围内均可互换。系统采用通用插槽设计，卡板物理位置可任意确认，并支持带电插拔；机架采用底部安装，可上下自由进出线，具有良好的通风、防尘、防震、防腐和防静电和防电磁干扰功能。

Coral数字程控综合业务交换系统经国家信息产业部和国家电力通信中心严格地检测、审查，符合进网要求，准许进入国家电信网和电力调度通信网使用。

本次投标设备Coral IPX3000技术性能数据一览表:

4、系统的支持的业务与新功能开发

本方案选用Coral 数字程控交换平台的构想是，既能满足大唐南昌电厂当前的业务要求，又能满足其扩展系统，开拓新业务的发展期望。

本方案的基本配置，已为买方线性扩容，加载一体化微蜂窝移动通信系统，直接组建IP虚拟专网（VPN），实现Q信令统一交换网络以及增值业务的开发提供了一个完整的软、硬件平台。买方在需要扩展这些业务和功能时，只需增加相应的外围部件、板卡，便可即插、即用。届时，昆明塔迪兰电信设备有限公司将及时派工程技术人员，进行现场技术支持。

1.直接组建全IP通信专网

Coral交换系统，顺应通信技术发展的潮流，已经为适应下一代网络（NGN）环境开发了新的接口网关、协议软件、功能模块、电话终端等部件，组成了一套完整的VoIP综合化网络体系。这就是Coral VoIP系统。

买方在需要启用这些功能时，只需增配相应的部件，即可实现全IP组网功能。

Coral VoIP 系统由下列部件组成：

Coral 语音交换平台：Coral Flexi Com 系列与Coral IPx 系列

IP网关：PUGW、PUGW-ipx

媒体网关子卡：MG24/MG48/MG72

IP网守：SENTINEL

IP话机：FlexSet IP 280S

IP软件电话：SOFTPHONE

VoIP电话网关：MP-102/104/108/124（FXS、FXO接口）

如图2所示，Coral交换系统可在全国乃至世界范围内，实现交换系统之间全IP组网。

交换机之间采用IP网关（PUGW）作为局间中继，通过IP宽带网络实现全自动连接。

Coral IP 电话用户终端，可直接连接在IP网上，通过拨号互访，完成内部的电话接续。

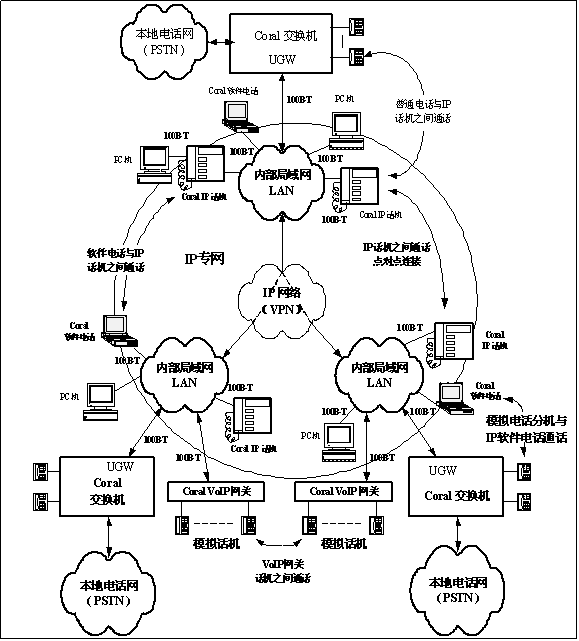

图2、Coral交换系统全IP网络连接示意图

2.紧急电话全网络无阻塞接续功能

Coral交换系统具有紧急电话呼叫及领导指挥电话呼叫全网络畅通无阻功能。即，电话交换网中紧急电话和上级领导指挥人员在全网络范围内，可实现无阻塞优先呼叫。

如图3所示，在Coral交换网络中，从上级发出的一个紧急呼叫下级交换机3的电话。如果遇到任何一段中继线路全忙，则该呼叫强制拆断其中一条质量最高的中继电路的现有连接，自动完成该紧急呼叫的连接。极端的情况，如果每一个中继段落都遇忙，则该紧急呼叫将逐一强制拆断已有的连接，强制将这一呼叫接至下级交换机3。如果，下级交换机3被呼叫用户正在通话，该紧急呼叫强制拆断这一呼叫，并把被呼叫的目的电话与紧急电话接通。

图3、全网络紧急电话和领导指挥电话无阻塞呼叫连接示意图

3.加载一体化微蜂窝移动通信系统

Coral交换系统，具有一体化的微蜂窝移动通信平台Coral Flexi AIR。

凡安装Coral交换系统的地方，都可在此交换平台上，通过直接插入微蜂窝移动基站接口卡板的方式，来加载微蜂窝移动通信功能。

图4绘出加载了微蜂窝移动通信系统之后的Coral交换机系统有线、无线一体化的电话通信系统网络结构图。

Coral Flexi AIR系统采用中国国家无线电委员会（现属信息产业部）规定的DECT制式和频谱，获得了信息产业部的入网许可证。

图4、有线、无线一体化电话通信网络构成示意图
