柬埔寨西哈努克港3×135MW燃煤

机组电厂工程

一、工程概述

位于柬埔寨西南海岸线上的西哈努克港，是柬埔寨最大的海港。西哈努克城建于1950年以后，是一个比较新的城市，和柬埔寨其它城市相比更为现代。西哈努克港是柬埔寨最繁忙的海岸港口，也是柬埔寨国内比较重要的旅游城市，位于柬埔寨西南沿海。每年会有一定数量的游客来这里享受阳光海滩，体验平静的休闲时光。

柬埔寨西哈努克港3×135MW燃煤电厂工程位于柬埔寨王国西哈努克港市。该工程是柬埔寨目前在建项目中最大的火电机组。该工程的建设主要满足柬埔寨国家供电需求，缓解当地电力紧缺的现状，并为西哈努克港经济开发区快速发展提供能源保障，同时根据建设单位提供的氧化铝厂动力消耗要求，电厂建成后还需为配套建设的氧化铝项目提供电力、工业蒸汽。

二、 系统选型说明

长沙万阳机电科技有限公司技术部经过认真研究，根据招标文件的要求，块定为本次投柬埔寨西哈努克港3×135MW燃煤电厂工程厂内行政程控交换机项目的配置：1套双主控Coral IPx3000数字程控行政交换系统、系统当前用户容量400门（远期800门）、数字用户16门，同时配置中文话务台、语音邮箱、32路数字录音、维护终端、计费终端各一套，数度字话机10部及必须的安装材料、备品备件等。

Coral IPx3000数字程控交换系统由以色列塔迪兰电信商务系统有限公司原装生产、具有国际先进水平，元器件全部选用军工级的，在全球电力及水电行业已得到了良好应用，并得到用户一致好评。Coral IPx3000数字交换系统公共控制部分采用冗余控制系统及自动防故障备份装置，以及冗余电源支持，能够满足用户高可靠度的需求。

Coral IPx3000数字交换系统是一种先进的数字通信系统，符合市场的需求，为高质量的通信解决方案提供了坚实的基础。系统可提供一个开放的、宽带的ISDN通信平台，丰富的接口和信令以及完善的功能可以保证系统满足用户的通信要求。

     1、系统组成

表1交换机系统组成及容量配置表

2、 组成说明

  1）、本组成严格按照《柬埔寨西哈努克港3×135MW燃煤电厂行政交换机技术规范书》的要求，系统中央处理器、交换矩阵卡、信号音、公共单元以及电源卡板均采用1＋1备份方式工作，能够保证系统长时间正常工作，具有非常高的稳定性与可靠性，能够保证系统长时间正常工作；另外系统交换矩阵为1024×1024，能够满足大容量用户要求。

 2）、 Coral IPx3000M主机中的8DRCF综合服务卡包括：1个远程管理接口Modem，3个RS-232口；8个DTMF接收电路，8个音频检测电路，6个3方通话，1个6方会议，2个音乐输入口，一个外部寻呼接口，1个继电器干接点。

3）、本次项目配置的中继接口包括：2M数字中继（支持PRI、7号信令）。使系统组网方案具有透明组网、多路由、多局向及安全可靠的网络特性。

4）、本次配置共有两个主机框、两个扩展机框，每个主机框有通用插槽8个，扩展机框有通用插槽11个，因此系统共有通用插槽38个，当前板卡共已占通用插槽30个，还有空余插槽可以进行系统端口线性扩充或功能扩展。业主还可以通过增加机柜及业务卡板的方式，实现3000线的线性平滑扩容，满足业主扩容需要。

5）、Coral系统基本配置中包括了内置Modem，用户可在网络的任何一点进行系统远程连接，速率为19.2-56Kbps。业主可通过任意一台PC终端与Coral系统连接，实现远程维护、数据修改、故障查询等功能。

6）、本次项目按要求提供了所有要求的附属设备，附属设备全部选用当前行业内部广泛使用的、性能优良、稳定性良好的产品，保证系统能够长期稳定地运行。

三、 项目技术建议书及组网方案图

Coral IPx3000交换机系统组网连接方案

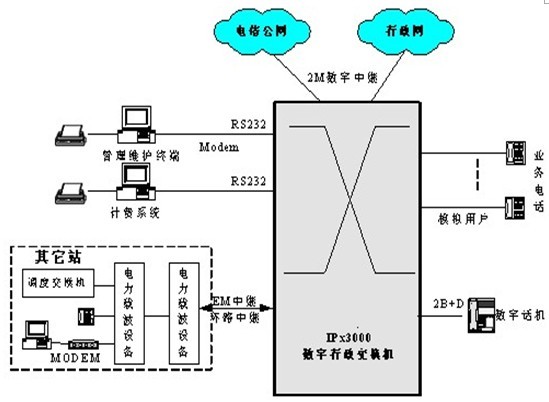

图1 数字程控行政交换机及配套设备组网连接示意图

图1数字程控行政交换机及配套设备组成和网络连接关系。本方案由CoralIPX3000数字程控行政交换主机、业务电话、计费系统、管理维护终端等部分组成。交换主机的局向，中继链路接口、信令选用和连接关系列于表2。

    表2

四、Coral IPx3000数字程控行政交换机详细配置清单

表3

*注：交换机自带以下功能：1个内置Modem，3个RS-232口，8个DTMF接收电路，8路DTD检测电路，6个3方通话，1个6方会议，2个音乐输入口，1个外部寻呼接口，2个继电器告警干节点等。
