山西兰花科技创业股份有限公司井下

有线通讯升级改造项目

一、            工程概述

山西兰花科技创业股份有限公司是由山西兰花煤炭实业集团有限公司独家发起以募集方式设立的上市公司,19981217日在上海证券交易所上市,是山西省首家煤炭类上市公司和晋城市唯一的上市公司,经过几年的快速发展,已由一个单一的煤炭企业发展成为以煤化产品为主,集煤炭、化肥、精细煤化工等多元产业于一体的现代化企业,是全国化肥原料煤基地大型企业之一,总资产46.5亿元,年产煤炭500万吨,尿素120万吨。现有职工10970人。

公司地处全国最大的煤田——沁水煤田腹地,资源优势突出。公司的无烟煤储量大、煤质好,煤层厚、易开采、成本低,具有“三高两低一适中”(发热量高、机械强度高、含炭量高、低灰、低硫、可磨指数适中)的显著特点,触手而不染,因燃烧是火焰为兰色而得名,曾被指定为英国家壁炉专用炭,为煤炭中之极品。备受国内外化工、电力、冶金、建材等行业用户的青睐。

公司主导产品为优质煤、特优煤、型煤三大系列十几个品种的兰花煤炭系列产品和碳酸氢铵、尿素等化肥系列产品,全部为省、部优产品。煤炭产品畅销国内20多个省市,在华东、华南、中南市场占有较大份额,产品8090%流向固定用户,60%流向大中型企业,并远销欧洲、日本、韩国、东南亚等国家和地区,出口率在10%以上。

二、            设备选型说明

长沙万阳机电科技有限公司技术部经过认真研究,根据招标文件的要求,决定为本次投山西兰花科技创业股份有限公司井下有线通讯升级改造项目的配置1KTJ103数字程控调度机 KTJ-103矿用调度交换机系统具备无缝自动切换,信息传递可靠性好,整机的稳定性强,系统的集成度和可靠性高。具有 MA”安全标志,防爆型式为地面兼矿用本安型。

  KTJ103矿用数字程控调度交换机系统是以KTJ103调度主机,KTJ103丹麦键调度台、KTJ103触摸屏调度台为调度平台,实现调度用户与行政用户两网合一。是矿井调度通信系统、矿井广播系统、矿井无线通信系统最理想的接入矿用通信调度设备。

1.设备标准功能及推荐功能描述表

设备(材料)名称: 数字程控调度机 KTJ103    数量:1

保证无故障运行时间:大于10年,正常使用年限 : 15 ,质保期:1

设备系统标准功能描述:

2.可靠性设计说明

1)主控热备份设计,实行无缝自动切换。

2)系统内部采用-48V供电,电源系统更加稳定可靠。

3)外接后备电源系统(蓄电池),当交流停电时,系统自动切换到后备电源上,同时还能对后备电池进行充电。电源系统可为热备份相互切换。

4)断电保护功能设计。对于环路中继,系统采用了断电保护设计,即当交换机无任何供电时,环路中继的通话状态仍然能够保护。

5)智能补网功能。当环路中继或2M中继出现故障时,系统能自动关闭中继端口,并将路由回到畅通的环路接口上。

6)内外线的安全防雷设计。所有内外线有三级安全保护的防雷击措施。整个系统设备应具有过压保护、过流保护、防雷保护等功能。

7)故障诊断设计。故障自诊系统,在线自动(人工)诊断交换机各种故障,中继诊断确保任一中继(环路/2M)都能正常工作,交换机可以根据诊断结果,自动关闭或开启外线。分机故障自诊功能可以根据实际情况判别分机端断路、短路等故障。

8)管理软件采用3级密码保护。参数备份与恢复功能设计,能保证系统所设置参数永不丢失。

9)所有软件参数均能断电保护,保证系统所设置参数永不丢失。

10)网管系统,能远程监控与管理多套交换机设备。

3.推荐功能

话务员功能

用户呼入调度后,可以在语音提示的引导下拨号呼叫分机。

热线功能

系统可设置部分分机提机不拨号直接呼叫总机或其他设置号的热线号码,如分机可设置为提机在一定时间内(时长可设置)不拨号将直接呼叫总台。

群呼、组呼

当分机的群呼组号与外线的群呼组好相同时,对应得外线呼入后,与该分机相同群呼组号的所有分机都会振铃,任一群呼振铃的分机提机,即与外线通话,其余分机停止振铃。

分组功能

系统具有内外线分组功能,将交换机分成若干个组,每一组由若干门分机与若干条外线及指定的总机组成。同组的分机占用同组的外线出局,外线用户呼入由本组指定的总机转接。组与组之间的内线分机可设置允许或不允许呼叫。

强插功能

本系统强插功能可在话务台上一键操作,可直接按要强插的用户对应的号码键即可插入对方的通话中。

强拆功能

系统要拆掉某一正在通话的分机的话路,只需在在话务台上按强拆键+用户分机对应的号码键即可。

广播功能

系统具有广播功能,广播共可分八组,便于对相应区域进行广播。广播功能开通后,当话务台对系统内分机进行广播时,多功能话机可自动启动免提功能,其它固话分机和手机振铃,固话提机,手机按接听键收听广播。

扩音功能

系统可以接入广播喇叭、指令话站等,实现扩音呼叫,分区广播等功能。

性能特点

ü        调度座席任意指定:

    调度主机的任何用户都可作为调度员席使用,只需要软件设定,不需调度主机更换硬件。

ü        多调度台分组调度:

对调度系统进行分组(最多达99组),将一台调度机虚拟成相对独立的多台调度机,不通调度组之间可实现完全隔离,各组调度互不影响。

ü        远端调度:

内置远端模块接口,调度用户,调度台都可通过E1,光纤异地使用。

ü        行调合一:

系统具有完善的程控交换功能,可把行政用户和调度用户双网合一,节省投资成本。

ü        组网调度:

支持及提供各种信令于接口,具备ISDN(30B+D),中国一号信令,七号信令,支持ITU-T等相关标准,方便与其他机型采用各类标准联网,此外还具备环路,EM,载波等接口。

ü        二次开发:

调度台具有调式升级接口(串口),调度台所有协议透明传输,可二次开发系统功能。

ü        网管:

通过终端可进行各项维护操作,具有远端维护功能。

ü        有线无线融合:

KTJ-103提供无线接口,通过有线无线中继台,可实现固话,无线电话互联互通,弥补有线网络的不足,覆盖有线不能覆盖的慢点。

ü        调度指令对讲统合:

指令对讲话站通过用户线与系统连接,实现调度机遇指令对讲无缝连接,能够实现广播,对讲功能于一体。

ü        维护扩容方便:

系统标准机架结构,模块化设计,容量扩容可直接叠加机框不需更换硬件,设备所有硬件都支持热插播,检修设备不需停电。

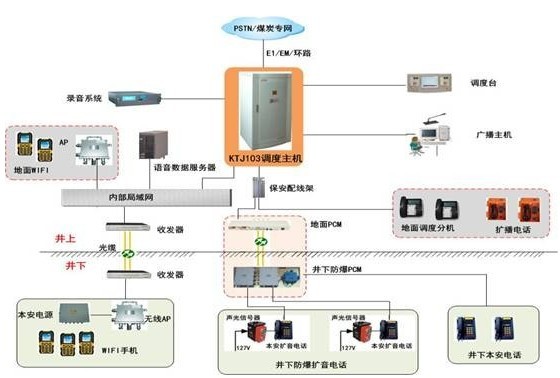

三、系统组网拓扑图及说明

 拓扑

行政通信和生产调度通信选用调度交换机型号为KTJ103,用户容量为1024门,数字中继最大数量为242M,环路中继最大容量为128条。目前电话交换机配置336用户线,模拟中继板2块及数字中继板2块,用户连接公网或者专网,协议板1块用于连接IP网。

矿井调度通信系统由矿用本安型防爆调度电话、程控调度交换机、调度台、电源及电缆组成。程控调度交换机(含安全栅)、调度台和电源设置在地面,矿用本安型防爆调度电话设置在煤矿井下。

1 配备24路录音系统一套,是主动监听式录音,可以录音任何正在进行通话的通道路数,录音保存25000小时以上,支持远程查询等功能;

2 配备不间断电源和蓄电池一组,保证在断电情况下系统正常工作8小时以上;

3 井下通过防爆安全栅,接入本安电话,实现井下的安全通信。井下本安电话和井上电话形成一个整体,相互之间可以直接通信,也可以通过调度台进行直接调度。

4 系统等支持各种程控调度的功能,能实现紧急呼叫为最高优先级别,调度机能自动判断并强插到调度台,充分考虑到井下紧急事故的处理。

5 井下远距离可以采用防爆远端模块,接入井下调度电话,解决在电缆极限范围以上的调度通信。

6 系统可以在调度中心部署一套华亨AOI核心软交换系统V2,实现对IP电话、视频电话、软终端的注册,使系统支持多种类型终端接入;系统可以接入无线通信系统,通过调度机VOIP中继板连接无线通信系统,防爆无线AP基站部署在矿井下,每台防爆手机终端通过无线AP基站向地面控制系统进行注册。

7 系统可以接入扩音话站,井上扩音话站通过电缆直接接入调度主机,井下防爆扩音话站通过防爆安全栅、防爆电缆进行接入,井下提供127V电源,通过声光信号器连接扩音话站。当声光信号器接收到音频信号时,驱动话站自动摘机并通过内置扬声器进行扩音。通话结束后自动挂机结束广播;井下发生紧急突发事件,所有外接电源被切断后,内置蓄电池可至少保障2小时的话站正常工作,待机时长可达8小时。

8 对现有光纤资源比较丰富的矿井,矿井调度通信系统、广播系统、无线通信也可采用光纤方式进行传输。

9 KTJ103 数字程控交换系统为模块间全分散,模块内分级控制,集中管理的开放式体系结构,使系统具备灵活的组网能力、强大的呼叫处理能力、高可靠性、良好的兼容性和扩展性,所有卡板都可以热插拔。

10   我公司设备组网灵活,功能齐全,可以提供数字中继、磁石中继、载波中继、E/M中继、环路中继以及无线中继。在信令方面,KTJ103数字程控调度机可提供一号三依中文网信令、七号信令、E/M信令、QSIG信令等信令.

四、设备配置清单

序号

设备名称

规格型号

单位

数量

设备部分

一、

主机部份

1

主机柜

19英寸标准机柜

1

2

机框(层叠)

KTJ-103-SHELF

2

3

系统总线板

KTJ-103-MB

2

4

综合电源

KTJ-103-DC

1

5

系统控制板CPU

KTJ-103-CPU

2

6

系统分控板ECPU

KTJ-103-ECPU

3

7

用户接口板

KTJ-103-EXT

32

8

环路中继接口板

KTJ-103-TRK

2

9

数字中继接口板

NO.7

1

二、

调度操作键盘

1

触摸屏调度台

22英寸全触摸

1

2

调度台工控机

研祥

1

三、

录音系统

1

16路录音系统

SH-09B(16)

1

2

多功能话机

SH-07B(M)

1

3

录音主机

研祥

1

四、

后台维护管理系统软件

1

后台维护管理系统软件



1

2

后台维护管理计算机

联想

1

五、

外围设备

1

免维护蓄电池

65AH/12V

4

2

矿用本质安全型电话

KTH116

100

3

矿用隔爆通信接线盒

MHYAV 50*2*0.8

4000

4

电缆接线盒

100对

5

光传输





7

PCM复用器

SH-3000PCM

1

8

免维护蓄电池

18AH/12V

4

随机附件、工具

1

接口板电缆线

16端口 标配 6米/根

18

2

数据线

机框连接专用

2

3

设备包装箱

木制

1

4

配线架

300回线 含机柜

1

5

保安单元

100%保安

1

6

工具包

工具套装(万用表、卡线钳、专用螺丝刀等)

1

备品配件

1

综合电源

KTJ-103-DC

1

CPU主机板

KTJ-103-CPU

1

 3

分控板

KTJ-103-ECPU

1

4

用户板

KTJ-103-EXT

2
