华能井冈山电厂二期工程

2×660MW超超临界燃煤发电机组

一、 工程概述

华能井冈山电厂位于江西省吉安市青原区,距离市区10公里,距离南昌市220公里。华能井冈山电厂是国家九五重点建设项目,规划设计装机容量为120万千瓦,分两期建设。一期工程230万千瓦燃煤发电机组于19981117日开工,1号机组于20001217日建成投产,2号机组于200183日建成投产。自一期工程的两台机组全面投产以来,发电量逐年递增;安全生产水平不断提高,非计划停运次数明显较少,现已连续安全生产450多天;各项技术经济指标逐年趋好,经济效益快速增长,连续两年上缴税收超亿元。所有这些在江西树立了华能企业的良好形象。

长沙万阳机电科技有限公司设计的华能井冈山电厂二期(2×660MW超超临界机组)扩建工程及其附属设备招标技术文件》的说明文件,采用以色列塔迪兰电信商务系统有限公司生产的、具有国际先进水平的Coral数字程控调度交换系统主机作为扩音呼叫系统的主控部份

本方案的规划设计原则:系统可靠,运行稳定,采用当前国际一流技术,具有统一IP组网功能,线性扩容,平台开放,性能优良,功能完整。确保系统建成后将完全符合招标技术文件设备配置和组网的要求。既能满足买方当前通信的需要,又能适合买方在使用过程中不断要求的扩容和深度开发新的增值业务的需求。

Coral数字程控交换系统无论其硬件、软件、终端设备都有着相同的结构,卡板在整个Coral交换系统范围内均可互换。系统采用通用插槽设计,卡板物理位置可任意确认,并支持带电插拔;机架采用底部安装,可上下自由进出线,具有良好的通风、防尘、防震、防腐和防静电和防电磁干扰功能。

二、系统选型说明

长沙万阳机电科技有限公司会同昆明塔迪兰电信设备有限公司技术部经过认真仔细的研讨和论证,为本次《华能井冈山电厂二期(2×660MW超超临界机组)扩建工程及其附属设备招标技术文件》中的扩音呼叫系统配置Coral IPx3000数字程控交换系统来作为呼叫系统的主机

Coral IPx3000数字交换系统公共控制部分采用冗余控制系统及自动防故障备份装置,以及冗余电源支持,能够满足用户高可靠度的需求。

Coral IPx3000数字交换系统是一种先进的通信系统,符合市场的需求,为高质量的通信解决方案提供了坚实的基础。系统可提供一个开放的、宽带的ISDN通信平台,丰富的接口和信令以及完善的功能可以保证系统满足用户的通信要求。系统采用19”标准机架结构,系统容量可从8个端口方便扩充到3000个端口Coral IPx3000数字程控调度交换系统是以色列塔迪兰电信(TADIRAN TELECOM)专为满足电力系统用户高性能、高可靠度要求设计的。

Coral 19”标准机架结构是当前国际上专用通信网交换设备的结构发展方向。采用这种结构,可以很方便地将计算机宽带网络系统、路由器、网络服务器等19”标准结构设备集中安装于一个机柜中,也可以将系统外围设备MDF音频配线架集中安装在19”标准机柜中,机柜高度可根据用户要求进行定制,从而使整个电子设备机房整齐统一,方便系统的管理和维护。使本机工作更为安全、可靠。

1. 扩音话机特点

1、话机外壳采用高强度增强ABS工程塑料采用密封式结构设计,起到防尘、防雨、防湿﹑防腐蚀作用,防护等级达IP65适用于较为恶劣的环境。
2、本机可与4860V任何形式交换机配合使用。
3、最后一组电话号码重拨功能。
4、电子线路采用无触点结构设计,避免形成电火花起到防爆作用。
5、振铃信号采用声、光两种方式提示。
6、号盘夜光指示。
7、具有自动摘、挂机控制功能,能自动转入、退出扩音呼叫状态。
8、具有忙音检测功能。
9、具有反极性检测功能。

10、具有线路静音检测功能。
11、呼入铃声次数可调。
12、话机待机时,零功耗。
13、话机、机壳一体化设计,起到防盗作用。
14、箱体、门锁采用优质工程塑料,新颖坚固。

2. 系统配线架设备

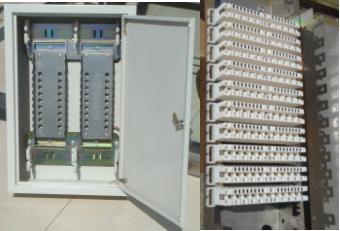

配线柜外观图

三、 扩音呼叫系统组网连接方案

  华能井冈山电厂二期扩建工程调度交换机组网

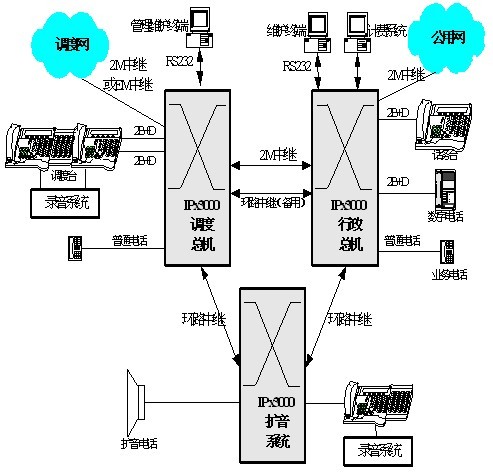

2华能井冈山电厂二期交换系统组网连接示意图

2绘出了华能井冈山电厂二期(2×660MW超超临界机组)扩建工程交换机组成和网络连接关系。本方案由三套交换构成华能井冈山电厂二期(2×660MW超超临界机组)扩建工程交换机的主要电话通信网络,包括行政总机、调度总机以及扩音系统三套交换主机,同时还包括话务台/调度台、数字话务台、业务电话、管理维护、计费系统、录音系统、扩音电话等部分组成。

四、 扩音呼叫系统及其附属设备配置表

序号

名    称

规格

单位

数量

备注

1

交换机设备

本期64用户线(公共部分冗余,不含中继线)

1





Coral IPx3000M主机,1+1分担冗余热备份

包括:主控板MEX-IP2,交换矩阵卡4GC,外围缓冲卡PB24,综合资源卡8DRCF,机框,背板

2

公用部分满足最大可扩容至3000线的要求



系统连接电缆

Highway Cable

1





二次电源板,直流供电方式

PS19DC-D

2





相邻机柜电源备份电缆

H719

1





扩展存储卡

DBM-4

2





系统软件

SW-144G

2





24路模拟用户接口卡

24SA

3

 64线



8路环路中继卡

8T-C

1

8 端口



环路中继来电显示子卡

8CID

1



2

抗噪声扩音话机



48

 输出功率20W

3

调度台

64键





2B+D数字式调度台

FlexSet281S

1

带3*40显示器,5个软按键,22个可编程按键,支持双手柄功能



扩展模块

40B

1

每块增加40个可编程按键



扩展模块电源

TPS

1





录音接口适配器

PEX-F

1

带电压启动录音接口

4

录音系统

8路数字录音系统

1

含硬件及软件

5

电源系统

(整流器-48V/30A,含蓄电池-48V/100Ah)

1





通信高频开关电源

48V  30A

1





通信阀控式密封免维护铅酸蓄电池

12V/100AH

4



6

音频配线柜MDF

200回,含保安单元

1

100保安单元

7

安装配套件

含连接电线、电缆

1





交换机连接电缆

10米,带AMP-50插头

8

连至配线架



管理维护终端电缆

连接PC终端

1





电源线

16mm2,双色,带接头

30





地线

25mm2,带接头

10





安装辅材

跳线夹等

1





技术资料

中、英文资料

1





19英寸标准机架

600×600×2000mm

1



华能井冈山电厂二期厂内行政总机设备配置清单

*注:8DRCF为综合服务卡,可支持以下功能:1个内置Modem3RS-232口,8DTMF接收电路,8DTD检测电路,63方通话,16方会议,2个音乐输入口,1个外部寻呼接口,1个继电器干节点等。

4.1华能井冈山电厂二期厂内扩音呼叫系统卡板布置图:

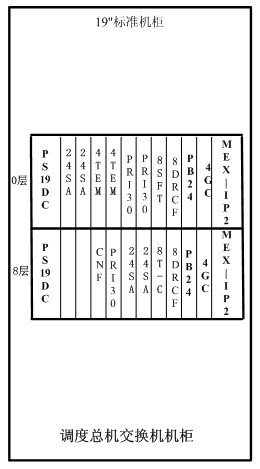

华能井冈山电厂二期扩音呼叫系统卡板布置示意图

4.2配置说明

1)、本配置严格按照《华能井冈山电厂二期(2×660MW超超临界机组)扩建工程及其附属设备招标技术文件》的要求制作,系统主控部分、电源采用11备份方式,具有非常高的稳定性与可靠性,冗余双系统交换矩阵为1024×1024,能够满足大容量用户要求。

2)、系统配置采用Coral IPx3000机型。Coral IPx3000电话交换机,采用19标准机柜结构,可以和变电站的其它传输设备、网络设备等安装在一个统一的19标准机架上,构成一体化的结构。

19标准机架结构是当前国际上专用通信网交换设备的结构发展方向。采用这种结构,可以很方便的与电力系统内的MIS系统、计算机宽带网络系统、调度自动化系统等设备的机柜合一,从而使整个电子设备机房整齐统一。

3)、Coral IPx3000冗余系统最多可增加14个扩展机柜,业主可通过增加机箱及业务卡板的方式,实现3000线的线性平滑扩容,满足业主当前及今后的扩容要求。

4)、本次投标的话务台、采用FlexSet281S,可配置为双手柄方式,也可以设置为单独工作,并可扩展3块扩展按键模块。

5) 统主机8DRCF卡包括:1个远程管理接口Modem3RS-232口;8DTMF接收电路,8个音频检测电路,63方通话,16方会议,2个音乐输入口,1个外部寻呼接口1个继电器干接点。

6)Coral系统基本配置中包括了内置远程管理接口Modem,用户可在网络的任何一点进行系统远程连接,速率为19.2-56Kbps。业主可通过任意一台PC终端与Coral系统连接,实现远程维护、数据修改、故障查询等功能。
