赞比亚卢安夏铜矿通信工程项目
一、项目概况
中色卢安夏铜业有限公司（简称中色卢安夏）位于赞比亚铜带省卢安夏市，主要资产为巴鲁巴铜矿和尚处在开发前期的露天湿法项目—穆里亚希项目，保有地质资源量含铜金属257万吨，含钴金属10万吨。本次改造主要是电话,电话包括四个地方.总部配置模拟电话数1024部,数字电话容量8部，需要配置与赞比亚当地电信通讯接口，接口是７号信令。 BALUBA选矿厂配置200部模拟电话,数字电话容量8部。穆利亚西去年上了一套IPX3000，28井只要配置24部模拟电话即可。
二、选型说明
经过认真仔细的研讨，长沙万阳机电科技有限公司为本次《赞比亚卢安夏铜矿通信工程项目》的总部、 BALUBA、穆利亚西、２８＃四处用户拟定了以下配置：穆利亚西已有一套IPX3000系统，本方案在总部配置一套1024门的以色列原装进口的Coral IPx3000数字程控调度交换系统，在BALUBA矿配一套Coral IPx800系统，２８＃矿因只需要配置24部电话，因此采取通过在总部交换机上增加PUGW等卡板，利用网络直接接入IP电话的方式来实现。
Coral IPx3000调度交换系统采用集中＋分散控制结构，具有自动防故障备份装置，以及冗余电源支持，能够满足用户高可靠度的需求。
Coral IPx3000调度交换系统是一种先进的调度通信系统，符合市场的需求，为高质量的通信解决方案提供了坚实的基础。系统可提供一个开放的、宽带的ISDN通信平台，丰富的接口和信令以及完善的功能可以保证系统满足用户的通信调度要求。系统采用19”标准机架结构，系统容量可从20个端口方便扩充到4000个端口，Coral IPx3000数字程控调度交换系统是以色列塔迪兰电信（TADIRAN TELECOM）新近推出的新机型，专为满足电力系统用户小容量、高可靠度要求设计的。
CoralIPX交换机基本配置：
|
序号 |
设备名称分项 |
配置细分 |
数量 |
单位 |
备注 |
|
1 |
Coral IPX3000主机设备： |
|
|
|
|
|
1.1 |
Coral IPx3000M主机，及双主控制器 |
包括：主控制器MEX-IP2, 4GC, PB24, 8DRCF，机框，背板，总线等 |
2 |
架 |
双主控、热备份 |
|
1.2 |
Coral IPx3000XO扩展机柜 |
IPX3000XO机框，背板，总线等 |
3 |
架 |
|
|
1.3 |
Coral IPx3000XE扩展机柜 |
IPX3000XE机框，PB24(1)背板，总线等 |
1 |
架 |
|
|
1.4 |
数据存储卡 |
DBM-4 |
2 |
块 |
|
|
1.5 |
系统总线连接电缆 |
1×H219，4×H619,3×H119,1×H319 |
1 |
套 |
|
|
1.6 |
系统电源连接电缆 |
H719 |
3 |
根 |
|
|
1.7 |
系统工作电源 |
PS19DC-D |
6 |
块 |
|
|
1.8 |
系统软件 |
SW-1200G |
2 |
套 |
|
|
2 |
系统资源卡板： |
|
|
|
|
|
2.1 |
模拟分机来电显示卡 |
IDSP |
1 |
块 |
|
|
2.2 |
双音多频记发器 |
8DTMF |
2 |
块 |
|
|
3 |
用户板： |
|
|
|
|
|
3.1 |
模拟用户卡 |
24SA |
42 |
块 |
1008路用户 |
|
3.2 |
数字用户卡 |
8SFT |
1 |
块 |
|
|
4 |
中继接口板 |
|
|
|
|
|
4.1 |
数字中继卡 |
2DT |
1 |
块 |
用于与Muliashi新建矿Coral IPX3000交换机组网 |
|
4.2 |
二线环路中继卡 |
8T-C |
6 |
块 |
备用组网通道，用于Baluba矿及28号竖井矿现有交换机无法提供中继接口板时的组网 |
|
|
环路中继来电显示子卡 |
8CID |
6 |
块 | |
|
4 |
数字调度台（可选） |
|
|
|
|
|
4.1 |
数字终端，每台22个可编程键，3×40显示屏，5个软按键，全免提 |
FlexSet281S |
2 |
块 |
可选项 |
|
4.2 |
扩展模块连接器、录音接口 |
PEX - FS |
2 |
块 |
可选项 |
|
4.3 |
扩展模块 |
40B |
2 |
块 |
可选项 |
|
4.4 |
扩展模块电源 |
TPS |
2 |
块 |
可选项 |
|
5 |
外围设备（可选） |
|
|
|
|
|
5.1 |
19英寸标准安装机架 |
600×600×2200(mm) |
2 |
架 |
|
|
5.2 |
维护终端 |
品牌台式机，主流配置 |
1 |
台 |
|
|
5.3 |
配线架 |
1200回线 |
|
套 |
只报单价，不计入总价 |
|
5.4 |
保安单元 |
100%配置 |
|
只 | |
|
6 |
安装材料 |
|
|
|
|
|
6.1 |
交换机连接电缆 |
10米，带AMP-50插头 |
50 |
根 |
|
|
6.2 |
2M连接电缆 |
10米，带DS-15A插头 |
4 |
对 |
|
|
6.3 |
同轴75欧姆/双绞线120欧姆转换器 |
Model460 |
4 |
个 |
|
|
6.4 |
管理维护终端电缆 |
连接PC终端 |
1 |
根 |
|
|
6.5 |
电源线 |
6mm2，双色，带接头 |
1 |
根 |
50米 |
|
6.6 |
地线 |
16mm2，双色，带接头 |
1 |
根 |
50米 |
|
6.7 |
安装辅材 |
|
1 |
套 |
|
|
7 |
随机技术资料 |
|
|
|
|
|
7.1 |
全套资料光盘 |
每系统1张（英文） |
1 |
盘 |
|
|
7.2 |
硬件安装手册 |
（中文） |
1 |
本 |
|
|
7.3 |
Coral PI编程接口参考手册 |
（中文） |
1 |
本 |
|
|
7.4 |
数字话机使用手册 |
（中文） |
1 |
本 |
|
|
8 |
备品备件 |
|
|
|
|
|
8.1 |
系统工作电源 |
PS19DC-D |
1 |
块 |
|
|
8.2 |
数字中继卡 |
2DT |
1 |
块 |
|
赞比亚总部交换机基本配置（不含中继接口板及组网信令）
三、组网方式
总部交换机与Muliashi矿、Baluba矿、28 Shaft矿交换机的组网通道用传输设备
总部交换机与Muliashi交换机组网通道采用两台OptiX RTN 620 微波传输设备

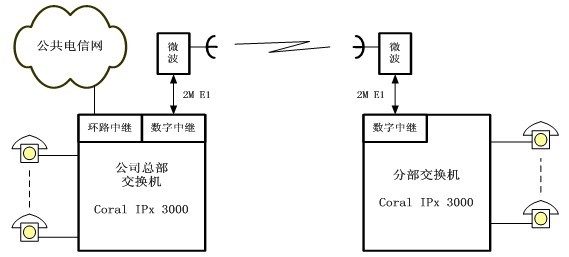

系统组成绘于下图：
在目前只考虑总部交换机与Muliashi矿及公网组网的前提下只需要在总部及Muliashi矿各增加一套OptiX RTN 620 微波传输设备，如下表1、2项所示，总部OptiX RTN 620 微波传输设备将配置4个方向的E1接口板，4个方向的FE以太网接口板，其中的两个方向的E1接口板及以太网板分别用于与Muliashi矿微波设备及电信局光端机之间的连接，余下的另外两个方向的E1接口板及以太网板将作为预留，将分别用于与Baluba矿及28 Shaft矿OptiX RTN 620 微波传输设备的连接（见下表3、4项所示）。
|
序号 |
通道 |
设备名称型号 |
站点 |
数量 |
单位 |
备注 |
|
1 |
总部与Muliashi |
OptiX RTN 620 微波传输设备 |
总部 |
1 |
套 |
配置4个方向的E1接口板，4个方向的FE以太网接口板 |
|
2 |
总部与Muliashi |
OptiX RTN 620 微波传输设备 |
Muliashi |
1 |
套 |
配置1个方向的E1接口板，1个方向的FE以太网接口板 |
|
3 |
总部与28 Shaft矿 |
OptiX RTN 620 微波传输设备 |
28 Shaft矿 |
1 |
套 |
配置1个方向的E1接口板，1个方向的FE以太网接口板 |
|
4 |
总部与Baluba矿 |
OptiX RTN 620 微波传输设备 |
Baluba矿 |
1 |
套 |
配置1个方向的E1接口板，1个方向的FE以太网接口板 |
