编号：339 名称：塔迪兰Coral IPx 3000数字程控调度机
	Coral Ipx 3000数字程控交换机作为世界知名的品牌交换机产品，具备系统可靠，运行稳定，采用当前国际一流技术，具有统一IP组网功能，线性扩容，平台开放，性能优良，功能完整的特点，具有丰富的接口，完善的信令、强大的组网能力，可为用户提供电话、传真、视频通信及数据通信等多种业务功能。     长沙万阳机电科技有限公司推出的新一代Coral Ipx 3000数字程控交换机能够充分满足各种专业通信网的需求，在电力、政府、公安、地铁、化工等调度通信网中广泛得到应用，并在云南电力调度、辽宁电力调度、兰州电力调度以及长江三峡通信网、北京地铁四号线、五号线等大型通信网中应用，确保系统建成后将完全符合“招标技术文件”设备配置和组网的要求。既能满足买方当前通信的需要，又能适合买方在使用过程中不断要求的扩容和深度开发新的增值业务的需求。

• 功能特性
• 技术规格
• 典型应用

•         Coral Ipx 3000程控交换机可配置IP网关（UGW），在整个IP网络内支持IP话机与中继。支持E1、PRI、BRI等数字中继接口。具备“Q”信令，7号信令，中国1号/R2信令， BellCore.E&M完备的信令系统。
          Coral Ipx 3000程控交换机同时具有多方电话会议汇接，支持模拟用户来电显示等功能。支持MGCP、SIP、H.323等VoIP协议。Coral IPx 3000能够支持多达6000 个电话或3400 个塔迪兰 Coral Flexset 数字电话包括FlexAir 无线和IP端口。
  长沙万阳机电科技有限公司推出的Coral Ipx 3000数字程控交换机的交换平台由两个主要功能部分组成。即公共控制部分和外围接口部分。下图是Coral Ipx 3000程控交换平台的内部系统组成及功能框图。



  公共控制部分包括主控制器和交换矩阵两个模块。

  外围接口部分由多个基于总线结构的子架（SHELF）组成。每个子架有16个外围接口卡通用插槽。外围接口电路是Coral数字程控综合业务交换平台与外部网络和用户电话终端设备连接的功能端口。每块卡板上集成了多个外围接口电路，通过外围通用插槽总线与公共控制部分连接成一个整体。

    1.系统制式

  l        双总线结构。

  l        无阻塞单“T”交换矩阵。

  l        全机采用分散控制方式工作。

  l        模块化结构。

  l        板卡通用、插槽通用。

    2.高可靠、高稳定性能

  l        所有板卡（包括主处理器和交换矩阵）都可以带电热插拔。

  l        所有公共服务卡、二次电源均采用分摊互助热备份保护。

  l        采用镜象存储专用技术。

  l        数据多重保护。掉电两年可确保数据不丢失。

  l        低功耗，超富裕度，高可靠的电路设计原则。

  l        平均无故障工作时长 MTBF ≧ 20 年。

  l        强大的过流、过压防护能力（满足K·20标准）。

  l        全机工艺先进，结构合理，制作精细。

  l        采用了防鼠、防尘、防静电、防电磁干扰等多重保护措施。

  l        具有很宽的环境适应能力（免空调的机房；供电电压适应范围：-36Vdc～-58Vdc；）。

  l        系统投放市场 15 年以上，现已升级至 15 版本。

  l        安装数量超过八万个系统，九百八十万个端口，40 多个国家和地区。

  l        在美国、俄罗斯、印度、以色列等许多国家的军队、国防等系统获得广泛的应用。

   3.最佳性能价格比

  l        当前国际上专用网系统最先进的交换系统。

  l        是专用电话网领域新技术不断涌现，不断发展中的系统。

  l        既能满足用户当前的需要，又能适应用户不断发展的新功能、新要求。

   4.强大的组网功能

  4.1一应俱全的接口：

  l        2MBPS E1 数字中继A接口。

  l        ISDN 30B+D PRI 中继接口。

  l        ISDN 2B+D BRI 中继接口。

  l        2/4 W E&M 中继接口。

  l        2 线环路中继（FXO、FXS）接口。

  l        接入网模块光纤接口。

  l        IP 中继接口和IP 网关接口。

  4.2完备的信令系统：

  l        7 号信令系统。

  l        Q.931、QSIG、DSS1、ETSI 等 ISDN CCS “Q”信令系统。

  l        数字、模拟E&M信令系统。

  l        MFC、DTMF 记发器信令系统。

  l        模拟用户信令（小号信令）系统。

  l        中国 1 号及 R2 CAS 信令系统。

  4.3汇接200个以上局向的汇接交换能力。

  4.4直达路由、迂回路由自动连选及多路由保护功能。

  4.4具有广泛适应性的局间对接方法和实例。

  l         在世界各地，跟各种类型的交换设备互连、对接。

  l         PDH、SDH、DWDM 等各种制式光传输设备。

  l         数字、模拟微波、电力载波等传输设备。

  l         ATM、以太网、环行令牌网网络交换设备。

  l         各种广域网路由器（VG6520/6560系列、CISCO 2600/3600系列等）。

  l         各种无线集群及无线接入设备。

  4.5具有光缆直连的远端接入模块。

  4.6具有IP网关和IP中继接口卡，可实现全IP组网及宽带、窄带混合组网。

  4.7灵活的编号方案和多样化组网配置。

   5.强大的交换能力

  大容量交换矩阵：1024 ×1024

  高忙时试呼能力：BHCA ≧ 200，000

   6.代表IT行业发展潮流最先进的开放性平台

  l        1024× 1024大型交换矩阵，高话务量结构。

  l        上电时间小于3 分钟。

  l        具有IP网关和IP中继接口。

  l        型号齐全，功能强大的个性化可编程调度台。

  l        逐行提示，简便易学、设置方便，界面友好的管理维护操作系统。

  l        强大的Coral FlexCT电脑电话集成（CTI）、交互式语音应答（IVR）和自动呼叫分配（ACD）功能。

  l        为建立企业客户服务中心子系统，提供了一个可增值的开放性平台。

  l        具有内置声讯系统iCMC。

  l        具有统一信息格式系统WWO。

  l        具有符合中国信息产业部标准，一体化的微蜂窝移动通信系统CoralAIR，可实现有线、无线综合调度。

  l        具有界面良好，功能完善的网管系统CoralVIEW。

  l        具有系统诊断、测试、告警显示、告警输出功能（公共设备诊断到板卡，

  l        中继、用户诊断到电路）。

  l        具有远端维护、集中维护功能。

   7.适应下一代通讯网络（NGN）的发展

  Coral 数字程控交换系统为顺应通信技术发展的潮流，已经为适应下一代网络（NGN）环境开发了新的接口网关、协议软件、软交换功能模块、电话终端等部件，组成了一套完整的VoIP综合化网络体系。这就是Coral VoIP系统。

  CorlaIPx3000数字程控交换机采用先进的概念和技术，自1986年以来安装的Coral 系统通过处理器升级和添加PUGW卡以后，均可以支持或作为下一代网络（NGN）多媒体通信平台。现有的分机卡，中继卡和电话机均可使用。

  　8.新工艺、新技术不断涌现

  l      具有IP网关（GATEWAY）、IP网守（GATEKEEPER）、IP电话机（FlexIP）、IP软件电话(OFTPHONE)以及IP中继接口等IP宽带网络接入功能。可以满足用户随着时间推移必然会提出的需求。

  l      型号齐全，功能强大的个性化可编程数字终端。

  l      逐行提示，简便易学、设置方便，界面友好的管理维护操作系统。

  l      强大的Coral FlexCT电脑电话集成（CTI）、交互式语音应答（IVR）和自动呼叫分配（ACD）功能。可用于建立用户客户服务中心，为用户提供一个面向社会的增值业务开放平台。

  l      具有符合中国信息产业部标准，采用中国国家无委统一分配的频段，一体化的微蜂窝移动通信系统CoralAIR，也可外接PHS制式的无线系统解决方案。可在企业内部组建一个有线、无线综合的电话交换体系。

  l      具有界面良好，功能完善的故障管理系统CFM。

  l      具有系统诊断、测试、告警显示、告警输出功能（公共设备诊断到板卡，中继、用户诊断到电路）。

  l      具有远端维护、集中维护功能。

1． 系统结构

Coral IPx 3000以19英寸和23英寸的机架主机箱作为系统基础，支持多达170 个插槽的配置，这使得系统容量增至4080个有线端口，其最小通信能力为10万忙时呼叫。每一个Coral IPx 3000系统由含有通用控制插件和外围插件的1个或2个主机箱或更多可选扩展机箱组成。其增长由架装机箱提供。　

Coral IPx3000M (主)机箱被标为主控制机箱，函盖了通用控制插件。IPx 3000XE 和3000XO（扩展）机箱为中继插件提供插槽。3000M机箱支持多达192个IP电话和中继线而每个IPx3000XE/XO 机箱则支持多达264个IP电话和中继线。IPX 3000调度交换系统采用19”标准机架结构，系统容量可从20个端口方便扩充到3000个端口。

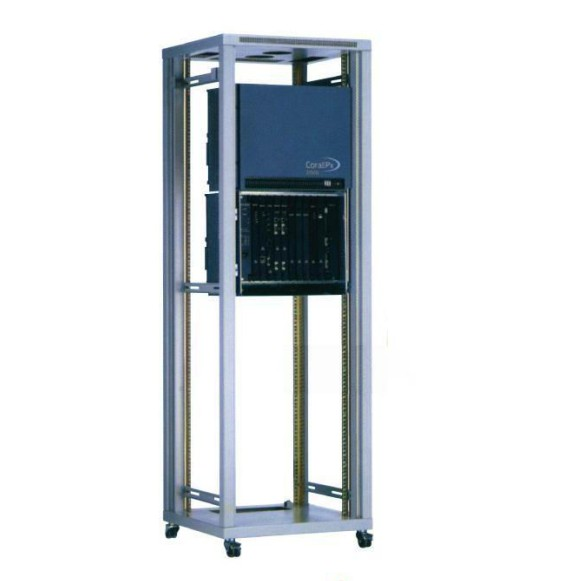

长沙万阳机电科技有限公司推出的Coral IPx3000数字程控交换机内、外观图：



Coral IPX 3000单主控最大结构：总数88通用槽位

Coral IPX 3000双主控最大结构：总数177通用槽位

型号	主控系统	最大端口数	机框尺寸
3000型	双/单	4000	40cm*48cm*34cm(高*宽*厚)





Coral Ipx3000主机叠加图：










Coral Ipx3000数字程控交换机插件示意图：




    主控机框－Coral IPX 3000M板卡布置图：










     偶数层扩展机柜－IPx 3000 XE:










奇数层扩展机柜－IPx 3000 XO:

    上图中的“PS（Power supply）”为设备电源卡位置，可以安装的电源卡包括交流/直流/直流－带备份支持（PS19 AC/DC/DC-D）；标注“Universal I/O slot”的插槽为通用插槽，可插入用户卡、中继卡、功能卡等；标注“Peripheral Buffer (PB24)”只能插入时隙缓冲卡PB24；标注“Quad Group Controller (4GC)”插槽只能插入矩阵交换卡4GC；标注“Main processor card (MEX-IP)”插槽只能插入主控卡卡MEX-IP；标注“Peipheral Buffer (PB24) Or Shared service slot”插槽在IPx3000XO扩展机柜中插时隙缓冲卡PB24卡，而在IPx3000XE扩展机柜中可插功能服务卡或不插。



 2.系统规格参数



长沙万阳机电科技有限公司推出的Coral Ipx 3000数字程控交换机系列产品采用19英寸标准机柜结构设计，仅需更换电源卡板，即可采用交流110V~ 220VAC供电，也可采用直流-48V供电。Coral Ipx3000交换机同时也具备线性扩容的特性，采用总线结构、尺寸统一的标准化板卡（除Coral Ipx500外）、通用插槽设计、系列化机箱结构等专有技术来实现的。

   具体技术性能指标如下表所示：

主控制器MEX/IP2卡，采用32~64位微处理器，时钟速率为125M。可编程、可快速擦除的EPROM用于储存引导装入程序。MEX/IP2包括768KB高速、低功耗的静态随机存取存储器（SRAM），并具有后备电源保护。SRAM是用于存储系统数据库，就象呼叫处理数据的临时性存储一样。MEX设计是150,000BHCA的最小话务容量。

MEX-IP2卡的面板上包括一个数字的状态和诊断指示器；软件授权单元（SAU）接口；和一个可编程的RS-232C口，串行编程和管理接口，是一个DB-25的母连接器。SAU是用于操作软件，确定系统已被激活的功能。

任意一种RS-232C串行数据终端或KSR打印机都可以连接到编程、管理接口，登路或修改配置数据库并进行管理诊断测试。

4GC卡

4GC卡提供时钟信号和数字信号音检测功能，同时为8个PCM高速总线，和8个HDLC控制总线提供驱动程序及时隙内部交换功能。

4GC卡不直接驱动PCM和HDLC总线，在4GC卡与外围架之间采用外围缓冲卡PB，用PB24卡去驱动PCM，HDLC和时钟信号。

PB24卡

PB24卡是与4GC群控制器配合使用，作为外部接口设备与4GC卡联系时的驱动和缓冲。PB24卡包括缓冲和延时电路，在4GC和每个外围架之间调整PCM，HDLC和时钟信号的定时。监控电路选择系统静态冗余时钟信号对同步外围架定时。

DBM-4卡

DBM-4卡包括4M的SRAM，用于扩展配置数据库存储能力；并有长寿命、可更换的锂电池，在Coral系统无供电的情况下，连续对SRAM供电。其电池监控电路在锂电池低于有效电压时产生系统告警。

8DRCF

8DRCM是一个多功能卡，向用户提供3个RS-232C可编程管理接口及一个300bps—19200bps的内部Modem接口。

RS-232C接口支持任何异步的RS-232C串行数据通信，支持7或8位字符长度，无奇、偶选项，速率为300bps—9600bps。每一个接口都可以用来输入或修改配置数据库，故障诊断测试，或接收分机信息详细记录（SMDR）。

内置Modem遵从Bell 103/212A或CCITT V.21/V.22协议，可以从Coral系统的任何一个分机或中继端口接入。

8DRCF卡上还集成了8套DTMF记发器，一个6方电话会议汇接桥，8套音频检测电路，一个音乐源接口，一个扩音广播系统接口和3个驱动器输出端口。

脉冲拨号特性可以对每个卡进行编程。在30T和30T/x卡上提供一个“弹性缓冲器”，允许接口操作在帧相关滑动模式。面板上提供红色告警（连接故障），黄色告警（网络故障），双极性扰乱法，测试模式，一个ISO 4903，DA-15S接口连接器，及一个连接E1铜轴接口的接口适配器。

8SFT和24SFT卡

8SFT和24SFT分别提供8路或24路2线专有数字分机接口电路。每个电路支持DKT数字按键电话，DST数字标准电话，和2-DIM数据接口模块，以及FlexSet系列数字话机系列。在本地供电时，传输距离可达到2200M。

8SA和24SA卡

8SA和24SA卡分别提供8路或24路模拟2线分机接口电路。每个电路提供桥式会话，直流偏置高压/低频铃流发生器，和桥式­96VDC信息灯电池，支持脉冲和DTMF拨入，脉冲拨号特性可以对每个卡进行编程，分机接口环阻1200Ω（包括话务台）。

2DT卡

交换机房面积依不同的机型而定，采用19英寸机柜时，机柜离墙距离：后墙1米，前墙：1.5米，左右墙：
1.5米，保持足够的空间，以便进行操作。

机房建筑的地面负荷为每平方米300Kg。

通信机房地面应铺设防静电感应的导电活动地板，离地高度不小于15cm；如果采用桥架走线，
也可不安装活动地板。

机房内要防止有腐蚀的气体进入，以免腐蚀设备。

放置维护终端的房间最好与机房隔开，在机柜正面隔墙设置玻璃观察窗，以便了解机房内情况。


4.2 机房环境要求机房内的温度和湿度：交换机房内设备的工作温度为0℃--+40℃，相对温度为20%--90%（非冷凝）。
Coral 用户交换机机柜采用对流冷却设计，所以在机器的上部和底部要留有一定空间，以提供畅通的气流。
为保证电子元器件可靠、无故障地工作，机房必须有良好的通风，建议用户加装空调装置。

机房内防尘要求：年积尘每平方米<10g。

机房内防震要求：振动频率5--60HZ；振幅<0.035mm。在地震活动区，机房要有用于机柜的固定装置。

机房内光线要求：

房间的光线必须充足，能清晰地显示导线及绝缘体的颜色。

要避免阳光直射，以防止长期照射引起印刷板等元器件老化变形。

在任何情况下，机房都要防水、防潮、防火，以免设备受损。

必需强调的是交换机对电磁干扰的要求：交换机房应远离能产生强大电磁干扰的干扰源。电磁干扰源包括：无线电发射机，电焊设备，复印设备，电机，冷冻机，电力变压器，变电室，主配电盘等。

4.3机房内的电气要求

       Coral Ipx 3000程控交换机电源要求：

输入交流电压220VAC（+10%或-15%）；交流频率50-60HZ±5%。通信    系统电源，必须由配电房交流配电屏上单独使用一个分路保险，并由此保险将220VAC引入通信机房，并要求有交流地线。

输出直流电压-48VDC。机房内必须单独使用一组直流地线，接地电阻<2Ω，从接地点到机房汇流条电阻<1Ω，接地电缆建议使用25mm2导线。在分户电缆全部埋暗线等无架空电缆的情况下，可适当放宽接地电阻，但不能大于4Ω。

     长沙万阳机电科技有限公司推出的Coral Ipx 3000程控交换机设计具备适应高容量设备和高层通信设备的灵活性，高容量设备包括医院、学院、电力和需要许多话务台的酒店旅馆。高层通信设备有诸如政府办公（行政电话系统、专网通信等），中介公司，电信运营商以及其他大型的、高速发展的电话密集应用行业，如轨道交通公务电话系统、专用电话系统等。

1.宾馆酒店专用解决方案

1.1方案简介

长沙万阳机电科技有限公司推出的CORAL IPX3000数字程控交换机系列结合酒店的应用特点，开发了富有酒店特色的解决方案，细致而周到的为客人提供星级服务。 Coral系列产品独有Coral信息中心，有机地与酒店管理系统（PMS）结合，对于酒店管理人员及员工来说，Coral信息中心将前台办公系统与后台通信平台进行连接，从而带来如自动房态更新、精确的小酒吧计帐功能和工作流程管理等服务。这些应用均有助于降低运营成本、提供工作效率，并最终提高酒店客人的满意度及忠诚度，增加了酒店的净收入。

1.2方案拓扑图





2.电力系统交换与异地容灾解决方案

2.1方案说明

长沙万阳机电科技有限公司推出的CORAL IPX3000数字程控交换机，为电力生产和指挥调度提供了可靠的通信保障。本方案建立了电力公司及其他6个地区供电局无阻塞、透明调度交换网络和异地容灾调度电话保障机制，具有反事故演练培训功能，实现了路由预测及调度通信网发展中的其他新业务功能，为系统向软交换演进打下了坚实的基础。

      2.2 方案拓扑图
